سلسلة مصابيح LED عالية الإضاءة من دراغون دريم | مشروع تحديث إضاءة مستودع لوجستي بمساحة 1200 متر مربع

نظرة عامة على المشروع

اسم المشروع:مشروع تجديد إضاءة مستودع لوجستي كبير بمساحة 12000 متر مربع في شمال أوروبا

موقع المشروع: شمال أوروبا

العميل النهائي: مزود خدمات لوجستية محلي محترف تابع لجهة خارجية

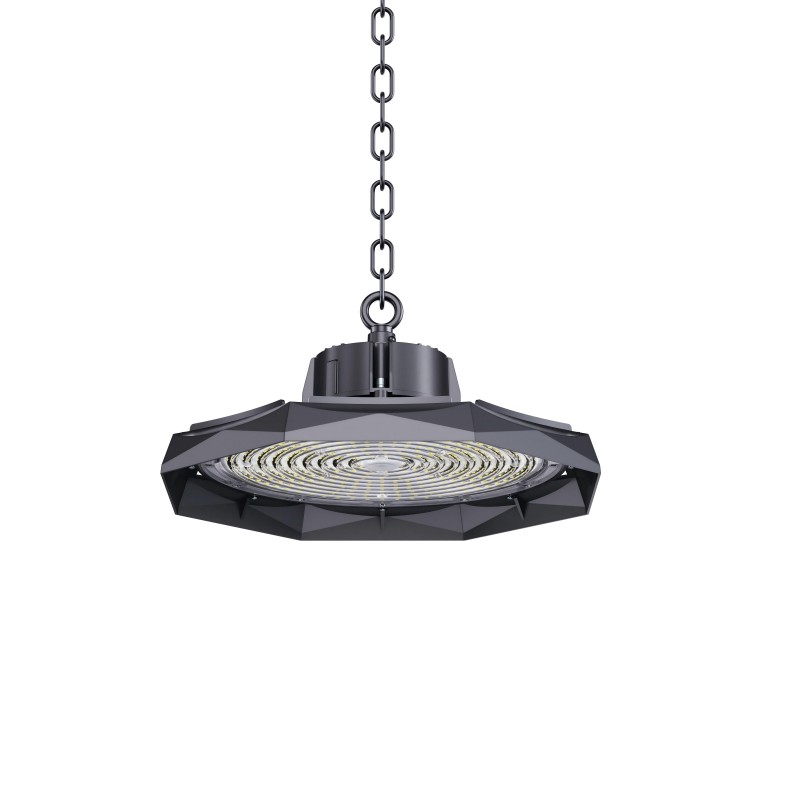

المنتجات المعتمدة: مصابيح HRLUX Dragon-Dream Series LZMTPD-A / LZMTPD-B الصناعية عالية الإضاءة بتقنية LED

شروط الموقع:سقف بارتفاع 10 أمتار، يضم ممرات تخزين رفوف عالية المستوى ومناطق عمليات فرز مفتوحة، مع سيناريوهات إضاءة معقدة ومتنوعة

دورة المشروع:33 يومًا إجمالاً، بما في ذلك 7 أيام من المحاكاة البصرية الاحترافية وتصميم المخططات، و26 يومًا من التفكيك والتركيب والتوصيلات الكهربائية وتصحيح أخطاء النظام في الموقع.

متطلبات المشروع الأساسية

كان مستودع العميل يعتمد منذ فترة طويلة على مصابيح هاليد المعدنية التقليدية، والتي لم تعد تفي بمواصفات إضاءة السلامة الصناعية المحلية. وكان العميل يأمل في إنجاز عملية تحديث إضاءة فعالة ومنخفضة التكلفة مع مراعاة المتطلبات الأساسية التالية:

1. التخلص من أنظمة الإضاءة القديمة ذات الهاليد المعدني بقدرة 400 وات، والامتثال الكامل لمعايير الإضاءة الصناعية EN 12464 1، وتثبيت متوسط ​​إضاءة العمل للمستودع بأكمله فوق 180 لوكس.

2. تحسين توزيع الضوء، والقضاء على المناطق المظلمة المحلية ومشاكل الوهج، وتقليل الإجهاد البصري لمشغلي الورديات الطويلة، وتحسين سلامة عمليات المستودع بشكل عام.

3. تتكيف مع البيئة الصناعية الداخلية المتربة والرطبة، وهي مجهزة بأداء عالي المستوى لمقاومة الغبار والماء لضمان التشغيل المستقر للمصابيح على المدى الطويل.

4. حل المشكلات المتعلقة باستهلاك الطاقة العالي والصيانة المتكررة على ارتفاعات عالية لمصادر الإضاءة التقليدية، مما يقلل بشكل فعال من تكاليف التشغيل اليومية ويحقق عوائد استثمارية مستقرة.

5. حجز مساحة توسيع التعتيم الذكي، بما يتوافق مع هيكل تعليق السقف الأصلي، وتقليل التحويل في الموقع والاستثمار الرأسمالي.

نقاط الضعف في المشروع وتحديات الموقع

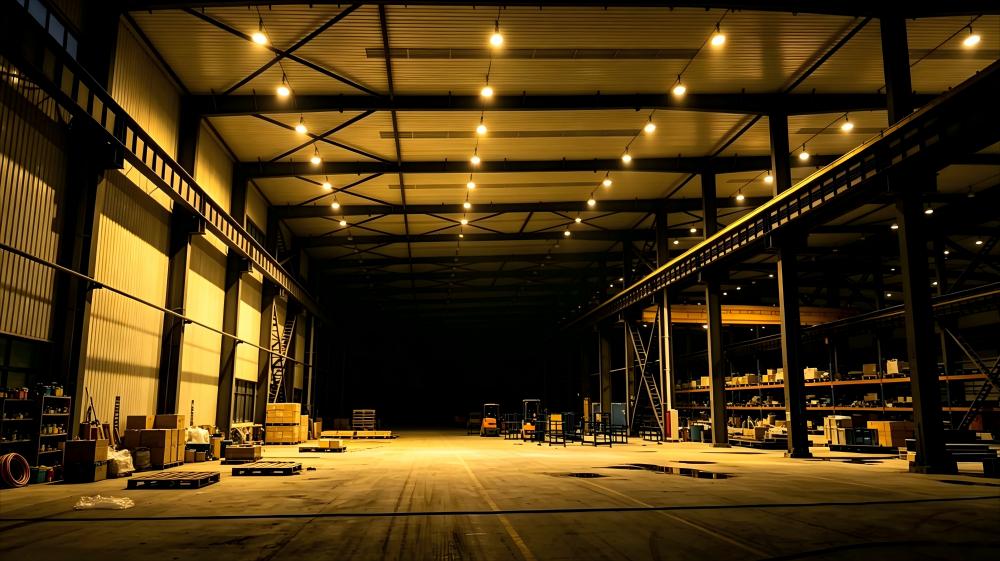

قبل التجديد، كان المستودع يعاني من عيوب إضاءة بارزة، ولم يكن نظام الإضاءة التقليدي قادراً على تلبية متطلبات التشغيل عالية المستوى لمستودعات الخدمات اللوجستية الحديثة.

1. استهلاك عالٍ للطاقة وتلاشي سريع للضوء: تستهلك مصابيح هاليد المعدن الأصلية بقدرة 400 واط طاقةً هائلةً عند التشغيل لفترات طويلة. بعد 8000 ساعة من الاستخدام، يضعف الضوء بشكل ملحوظ، مما يؤدي إلى إضاءة خافتة. كما أن هذه المصابيح بطيئة في بدء التشغيل وإعادة التشغيل، مما لا يسمح بتشغيلها بكفاءة بشكل مستمر.

2. تأثير إضاءة غير مناسب: يبلغ متوسط ​​الإضاءة الأصلي للموقع 112 لوكس فقط. وتُشكّل مظلات الرفوف العالية عددًا كبيرًا من المناطق المعتمة. كما أن قيمة الوهج UGR أعلى من 28، مما يُسبب إجهادًا بصريًا بسهولة، ولا يفي بمواصفات السلامة الصناعية للإضاءة في الاتحاد الأوروبي.

3. ضعف القدرة على التكيف مع البيئة: يقع المستودع في بيئة رطبة ومتربة على مدار السنة. معظم الظروف العادية مصابيح LED عالية الإضاءة تتميز المنتجات المتوفرة في السوق بمعايير حماية زائفة وقدرة غير كافية على تبديد الحرارة، مما يجعلها عرضة لتدفق المياه وتراكم الغبار وتلف المصابيح، الأمر الذي يؤدي إلى استبدالها بشكل متكرر.

4. لا يمكن لنظام الإضاءة الفردي التكيف مع السيناريوهات المختلطة: يُفرض التوزيع المتناوب لممرات الرفوف الضيقة ومناطق الفرز المفتوحة متطلباتٍ مختلفة لتوزيع الإضاءة. ولا يُمكن لتصميم زاوية شعاع واحدة أن يُراعي كلاً من الإضاءة المضادة للهادرونات للممرات الضيقة والإضاءة الموحدة للمساحات المفتوحة الكبيرة.

5. ميزانية محدودة للتجديد: طلب العميل الاستفادة الكاملة من هيكل الرفع المعلق الأصلي لتجنب إعادة بناء الهيكل الفولاذي على نطاق واسع وتكاليف هندسية إضافية.

حلول إضاءة مخصصة

1. معايير التصميم واختيار المنتج

بالاستناد إلى مواصفات الإضاءة الصناعية EN 12464-1 والبيئة الفعلية في الموقع، قام الفريق الفني لشركة HRLUX بصياغة مؤشرات تصميم إضاءة محددة، واختار المنتجات المناسبة وفقًا للمناطق الوظيفية المختلفة للمستودع:

ملاحظات هامة حول البناء والاستخدام:

- يجب أن تستند إعادة استخدام ملحقات التعليق الأصلية إلى فحص احترافي لتحمل الأحمال، ويجب استبدال جميع الأجزاء القديمة غير المؤهلة حسب الحاجة.

- يجب أن تتوافق وظيفة التعتيم 0-10 فولت مع نظام توزيع الطاقة الموجود في الموقع، ويتم إجراء تصحيح الأخطاء الذكي بعد التأكد من ظروف الدائرة.

- الحماية IP66 مناسبة للحماية من الغبار ورذاذ الماء في الأماكن المغلقة، ولا تنطبق على سيناريوهات التركيب الخارجية المكشوفة بالكامل.

- يتأثر تأثير الإضاءة النهائي بارتفاع التركيب في الموقع وانحراف الزاوية، الأمر الذي يتطلب معايرة احترافية أثناء البناء.

مخطط التخطيط الإقليمي للمطابقة:

- أرفف في ممرات ضيقة: تم اعتماد مصباح الإضاءة العالية LZMTPD-B بقوة 150 واط بزاوية شعاع ضيقة تبلغ 60 درجة، والذي يركز الضوء عموديًا، ويعوض بشكل فعال حجب الظلال للأرفف العالية، ويضمن إضاءة موحدة في منطقة المشي والتقاط المنتجات.

- منطقة فرز مفتوحة: تم اعتماد مصباح الإضاءة العالية LZMTPD-A 200W بزاوية شعاع واسعة تبلغ 120 درجة، مما يغطي مساحة أفقية أكبر، ويحقق إضاءة موحدة شاملة لمساحة العمل المفتوحة.

- جميع المصابيح تعتمد هيكلاً صناعياً محكم الإغلاق بالكامل، مع واجهة تعتيم ذكية محفوظة، والتي يمكن ترقيتها لاحقاً إلى نظام إضاءة ذكي مركزي.

2. عملية التنفيذ القياسية

تعتمد شركة HRLUX عملية هندسية موحدة وشاملة تبدأ من المسح والتصميم وصولاً إلى القبول النهائي لضمان أن يكون التأثير الفعلي متسقًا للغاية مع مخطط المحاكاة:

- مسح دقيق في الموقع: قم بقياس ارتفاع المستودع، والمسافة بين الرفوف، وتوزيع موضع المصابيح، ومعايير نقطة التعليق الأصلية، واجمع رسومات CAD للموقع، وقم بفرز قيود التحويل في الموقع.

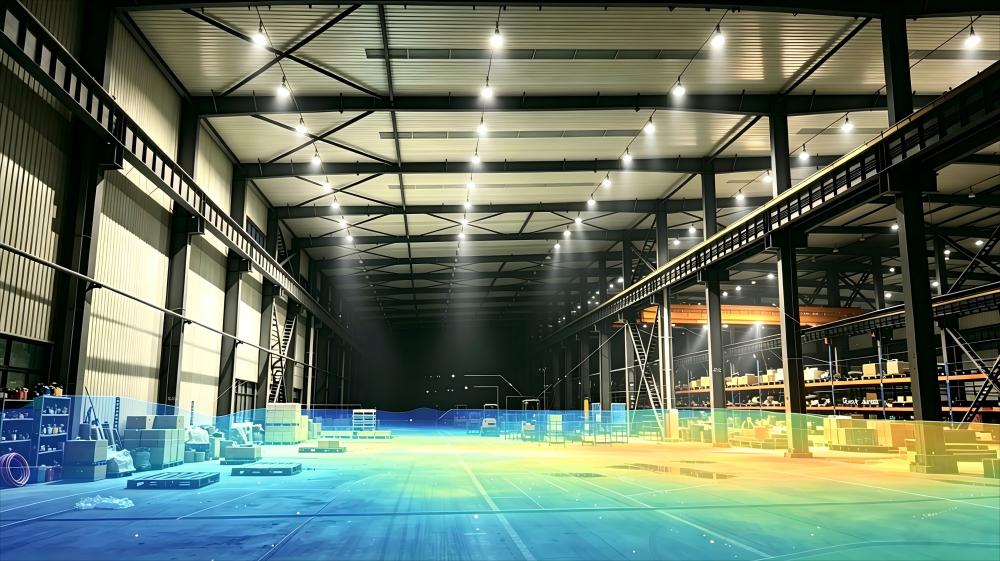

- تصميم المحاكاة البصرية ثلاثية الأبعاد: استخدم برنامج الإضاءة الاحترافي Dialux EVO لإنشاء نموذج ثلاثي الأبعاد للموقع، ومحاكاة تأثير توزيع الضوء لزوايا الشعاع المختلطة، وإنشاء خريطة سحابية احترافية للإضاءة وتقرير الإضاءة.

- تحسين المخطط وتأكيده: اضبط قوة المصابيح وكثافة التخطيط وفقًا لبيانات المحاكاة، وقم بزيادة إعادة استخدام المرافق الأصلية إلى أقصى حد، وقلل تكلفة التحويل.

- الإنتاج والتفتيش الدقيق في المصنع: مزودة بمحرك تيار ثابت من العلامة التجارية، وهيكل تبديد حرارة ماسي وعدسة مضادة للوهج، جميع المصابيح تجتاز اختبار التقادم الصارم في المصنع.

- البناء القياسي في الموقع: إزالة المصابيح القديمة بالكامل، وتركيب المصابيح الجديدة، وفرز الدوائر الكهربائية، ومعايرة زاوية الضوء وفقًا لمواصفات البناء الكهربائي بدقة.

- الاختبار والتسليم: إجراء اختبارات الإضاءة والتجانس في الموقع، وفرز ملفات توزيع الضوء الخاصة بـ IES، وتقارير المحاكاة، ووثائق اعتماد المنتج لتسليمها.

مزايا المنتج الأساسية

بالمقارنة مع مصابيح LED العادية منخفضة التكلفة والمتوفرة في السوق، تتمتع مصابيح HRLUX Dragon-Dream الصناعية بمزايا أداء شاملة واضحة، مما يحل العديد من نقاط الضعف في الإضاءة الصناعية التقليدية:

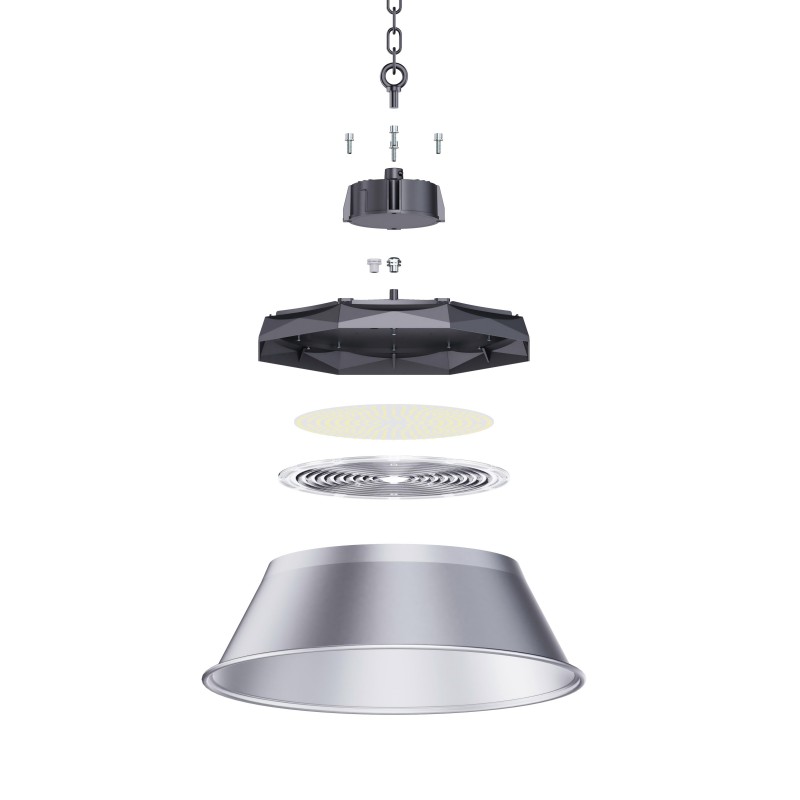

- هيكل فعال لتبديد الحرارة باستخدام الماس: يعمل هيكل القطع الماسي المصنوع من الألومنيوم المصبوب على توسيع منطقة تبديد الحرارة في جميع الاتجاهات، ويصدّر الحرارة الداخلية بسرعة، ويمنع بشكل فعال تدهور الضوء، ويضمن عمر خدمة L70 لأكثر من 50000 ساعة، مما يتجنب مشكلة انخفاض السطوع السريع للمصابيح الرديئة بسبب ضعف تبديد الحرارة.

- مانع تسرب صناعي أصلي بمعيار IP66: تضمن عملية الإغلاق المتكاملة تمامًا منع تسرب الغبار ومقاومة رذاذ الماء، مما يسمح بتشغيلها بثبات لفترة طويلة في البيئات الصناعية الرطبة والمغبرة، والقضاء على مشكلة المعايير الخاطئة للمصابيح العادية.

- تخصيص زاوية الشعاع المتعدد: تتوفر ثلاثة خيارات لزاوية الشعاع 60 درجة / 90 درجة / 120 درجة، والتي يمكن أن تتكيف بمرونة مع إضاءة الممرات الضيقة المضادة للظلال والإضاءة الموحدة للمساحات الكبيرة، مما يحقق مطابقة شخصية للسيناريوهات المختلفة.

- تصميم بصري عالي الجودة مضاد للوهج: بفضل العدسات البصرية والعاكسات الاحترافية، يتم التحكم في قيمة الوهج UGR بحيث تكون أقل من 22، مما يحمي بشكل فعال بصر المشغلين الذين يعملون لساعات طويلة ويحسن راحة العمل.

- تشغيل مستقر بجهد واسع النطاق: محرك AC85-265V عالمي واسع الجهد مزود بحماية مدمجة ضد زيادة التيار، والذي يمكنه مقاومة تقلبات جهد الشبكة المعقدة والتكيف مع بيئات الطاقة الصناعية المختلفة، ويدعم التعتيم الذكي 0-10 فولت.

- تركيب متنوع ومنخفض التكلفة: يدعم هذا النظام طريقتين مزدوجتين للتركيب، إحداهما للخطاف والأخرى للسلسلة، وهو متوافق مع معظم هياكل تعليق المصابيح العالية الأصلية الموجودة في السوق، ولا حاجة لتعديل الهيكل الفولاذي على نطاق واسع، مما يوفر وقت وتكلفة التحويل.

قبول المشروع والفوائد القابلة للقياس

1. بيانات القبول في الموقع

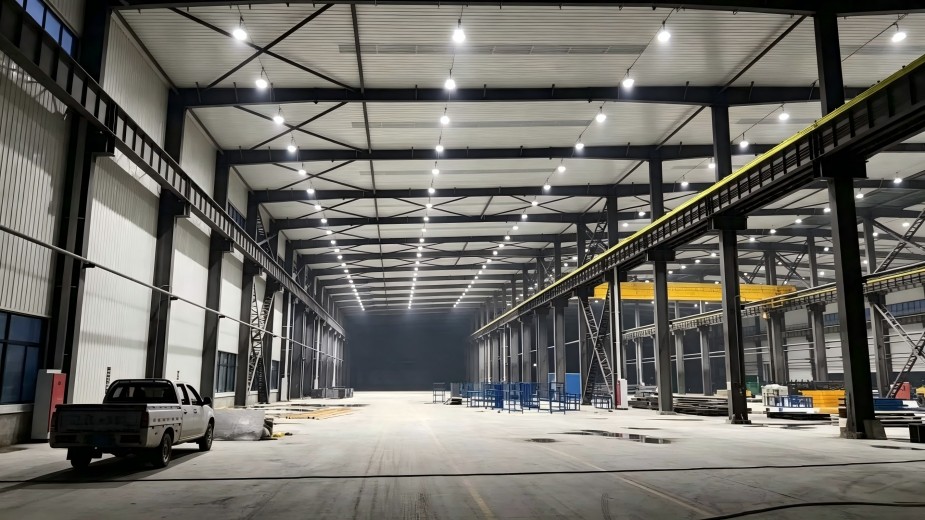

بعد الانتهاء من أعمال التجديد، أجرى الفريق المتخصص اختبارات إضاءة في الموقع. وقد استوفت جميع المؤشرات معايير الإضاءة الصناعية للاتحاد الأوروبي EN 12464-1 بل وتجاوزتها.

- متوسط ​​الإضاءة المستمرة: 192 لوكس

- تجانس الإضاءة Uo: 0.74

- قيمة الوهج UGR: 21

- مؤشر تجسيد اللون Ra: 82

- التأثير في الموقع: لا توجد ظلال داكنة واضحة في منطقة الرفوف، وإضاءة موحدة في منطقة العمل المفتوحة، وتحسن كبير في الراحة البصرية

2. الفوائد الاقتصادية والتشغيلية

وقد أدى هذا التجديد في الإضاءة إلى تحسينات مزدوجة في توفير الطاقة والسلامة التشغيلية، مع قيمة واضحة على المدى الطويل:

- تأثير كبير في توفير الطاقة: يؤدي استبدال مصابيح الهاليد المعدنية عالية الطاقة بقدرة 400 واط إلى خفض إجمالي استهلاك الطاقة لنظام إضاءة المستودع بنسبة 59٪، مع توفير سنوي في الكهرباء يبلغ حوالي 14820 دولارًا.

- انخفاض كبير في تكاليف الصيانة: يساهم التصميم المعياري عالي الموثوقية في تجنب تلف المصابيح المتكرر واستبدالها. كما يقلل من وتيرة عمليات الصيانة على ارتفاعات عالية بنسبة 76%، مما يوفر حوالي 3460 دولارًا أمريكيًا من تكاليف الصيانة السنوية.

- دورة استرداد الاستثمار قصيرة: تبلغ فترة استرداد الاستثمار الثابتة للمشروع بأكمله 1.8 سنة فقط، مع أداء عالي التكلفة.

- تحسين السلامة التشغيلية: تساهم بيئة الإضاءة الموحدة في القضاء على المخاطر التشغيلية الناجمة عن عدم كفاية الإضاءة والوهج، مما يقلل من أخطاء التشغيل اليدوي.

- قيمة مستقرة على المدى الطويل: بفضل الضمان الرسمي لمدة 5 سنوات وعمر الخدمة الطويل للغاية، فإنه يقلل بشكل فعال من إجمالي تكلفة التشغيل والصيانة للمستودع في دورة التشغيل التي تبلغ 10 سنوات.

شهادة العميل

قبل تحديد خطة التجديد، قارنّا حلول ثلاثة موردين لإضاءة المصانع. معظم الشركات المصنعة لم توفر سوى المصابيح دون خدمات تصميم إضاءة احترافية. تميزت شركة HRLUX بخدمتها الشاملة التي تشمل محاكاة Dialux، وتخصيص التصميم حسب الطلب، وتوفير جميع المنتجات.

بعد تركيب مصابيح الإضاءة العالية من سلسلة Dragon-Dream، تم حل مشكلتي ظلال الرفوف وعدم انتظام الإضاءة في المستودع بشكل كامل. يتطابق تأثير الإضاءة الفعلي بشكل كبير مع بيانات المحاكاة. انخفض استهلاك الطاقة الشهري بشكل ملحوظ، مما قلل بشكل كبير من ضغوط الصيانة اللاحقة. نحن نقدر كفاءة HRLUX وجودة منتجاتها، وسنواصل التعاون معها في مشاريع تحديث الإضاءة المستقبلية.

— مسؤول إدارة المرافق، مستودع الخدمات اللوجستية في شمال أوروبا

ملخص المشروع

يُثبت مشروع تجديد إضاءة مستودع لوجستي بمساحة 12,000 متر مربع الأداء الممتاز لمصابيح HRLUX Dragon-Dream LED عالية الإضاءة في بيئات الإضاءة الصناعية الحديثة ذات المساحات الواسعة. ولمعالجة مشاكل الإضاءة المختلطة في الرفوف العالية والمساحات المفتوحة في المستودعات التقليدية، اعتمدت HRLUX تصميمًا مبتكرًا لزاوية شعاع ضوئي مختلط، بالإضافة إلى جودة عالية وموثوقة بمعيار IP66 وتقنية محاكاة بصرية احترافية من Dialux، لحل مشاكل الإضاءة غير الكافية، والظلال الكثيفة، والوهج الشديد، واستهلاك الطاقة العالي، وصعوبة صيانة مصادر الإضاءة التقليدية.

يُجسّد هذا المشروع بالكامل قوة شركة HRLUX الشاملة في هندسة الإضاءة الصناعية، والتي تشمل المسح الميداني، والتصميم المُخصّص، والمحاكاة البصرية، وتوفير المنتجات، والإرشاد في أعمال البناء، وضمان ما بعد البيع. كما يُقدّم مرجعًا مهنيًا عالي الجودة وقابلًا للتطبيق على نطاق واسع في تجديد الإضاءة وإنشاء المستودعات اللوجستية، وورش المصانع، والملاعب، وغيرها من المساحات ذات الأسقف العالية.

تعرف على المزيد حول المنتجات: سلسلة مصابيح LED عالية الإضاءة من دراغون دريم

الأسئلة الشائعة

س1: ما هي أنواع سيناريوهات المستودعات التي تتطلب تصميم إضاءة بزاوية شعاع مختلطة؟

أ1: بالنسبة للمستودعات التي تحتوي على ممرات رفوف عالية وكثيفة، بالإضافة إلى مناطق فرز وتعبئة مفتوحة واسعة، يُنصح بتصميم مختلط يجمع بين شعاع ضيق بزاوية 60 درجة وشعاع عريض بزاوية 120 درجة. يعمل الشعاع الضيق على تركيز الضوء لإزالة ظلال الرفوف، بينما يضمن الشعاع العريض إضاءة موحدة في المساحات المفتوحة.

س2: هل يمكن إعادة استخدام هيكل التعليق الأصلي للمستودع أثناء التجديد بواسطة مصابيح الإضاءة العالية من نوع Dragon-Dream؟

ج٢: نعم. يدعم المنتج نظام التعليق القياسي بالخطاف والسلسلة. وبشرط اجتياز فحص السلامة الاحترافي لتحمل الأحمال، يمكن إعادة استخدام معظم ملحقات التعليق الأصلية، مما يوفر تكلفة التحويل ويقلل من دورة الاستخدام.

س3: ما هي بيئات التطبيق التي تناسبها مصابيح الإضاءة العالية IP66؟

ج٣: يُستخدم على نطاق واسع في البيئات الصناعية الداخلية مثل المستودعات المتربة، وورش العمل الرطبة، ومناطق التحميل والتفريغ المغطاة. ولا يُناسب البيئات الخارجية المكشوفة تمامًا بدون مظلة واقية.

س4: ما هي دورة العائد الاستثماري العامة لتجديد إضاءة المستودعات بتقنية LED؟

ج٤: تتأثر دورة الاسترداد بارتفاع الموقع، وعدد ساعات الإضاءة اليومية، وسعر الكهرباء المحلي. بالنسبة للمستودعات اللوجستية الكبيرة التي تعمل على مدار الساعة، تبلغ دورة الاسترداد الشاملة لتوفير الطاقة والصيانة حوالي ١.٥ إلى ٢.٥ سنة.

س5: هل تقدم HRLUX خدمة محاكاة Dia lux مجانية للمشاريع الجديدة؟

ج5: نعم. تقدم HRLUX محاكاة بصرية احترافية مجانية من Dia lux ومخططات إضاءة مخصصة لمشاريع الإنشاءات الجديدة والتجديدات الخاصة بإضاءة المستودعات والمصانع.
