يُعدّ تصميم إضاءة ملاعب الغولف ليلاً مشروعاً منهجياً مُصمماً خصيصاً، يشمل معايير تقسيم المناطق، وتحديد مواقع الأعمدة، وحساب المسافات بينها، ومراعاة خصائص التضاريس. يجب أن يستند التصميم العلمي إلى معايير إضاءة احترافية وظروف الموقع الفعلية. تُحسّن HRLUX وتُصنّف مجموعة كاملة من أساليب تصميم إضاءة ملاعب الغولف القابلة للتشغيل، ومعايير التدرج، استناداً إلى المواصفات الدولية والخبرة الهندسية العالمية، مُقدّمةً حلولاً تصميمية موحدة وموفرة للطاقة وعالية التجانس لإضاءة ملاعب الغولف في جميع أنحاء العالم، سواءً للتجديد أو الإنشاءات الجديدة.
ينطبق معيار IESNA من الفئة الرابعة على ملاعب الغولف الليلية الترفيهية وبطولات الهواة المجتمعية، ويركز على الإضاءة الأرضية الموحدة، والتحكم في الوهج، وراحة بصرية مستقرة. تشير جميع البيانات أدناه إلى الإضاءة الأفقية الأرضية ومعامل التوحيد الاحترافي (CV). يمثل معامل التوحيد (CV) توحيد الإضاءة؛ فكلما انخفضت قيمته، زاد توحيد توزيع الإضاءة في الملعب.
1.1 معايير الإضاءة والتوحيد الأساسية للمنطقة
- صندوق الإنطلاق: 50 lx، CV ≥ 0.25 (Emax/Emin ≥ 3:1)
- الممر: 30 lx، السيرة الذاتية ≥ 0.35 (Emax/Emin ≥ 6:1)
- منطقة العشب الطويل والممر المساعد: 50 لوكس، CV ≤ 0.35 (Emax/Emin ≤ 6:1)
1.2 احتياطات التخطيط الأساسية لإضاءة المناطق

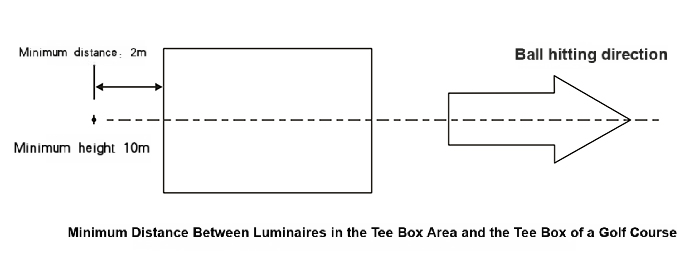

تتجنب جميع مخططات إضاءة ملاعب الجولف من HRLUX بشكل صارم حجب الظلال الناتج عن الأشجار والشجيرات والعوائق الأرضية، مما يضمن تغطية كاملة لمناطق الإضاءة المخصصة دون أي نقاط عمياء. بالنسبة لإضاءة منطقة الانطلاق، يُنصح بتركيب أعمدة الإنارة في المنتصف خلف منطقة الانطلاق مع ترك مسافة تزيد عن مترين، مما يمنع بشكل فعال ظلال أجسام اللاعبين من حجب الكرة والتأثير على تقدير الضربة.
يجب ألا يقل ارتفاع تركيب وحدات إضاءة ملاعب الجولف HRLUX عن 10 أمتار، أو نصف الطول الفعلي لمنطقة الانطلاق (أيهما أطول). بالنسبة لمناطق الانطلاق الطويلة جدًا والمصممة خصيصًا، يمكن استخدام عدة أعمدة إضاءة لتوفير إضاءة إضافية. يجب ألا تحجب أي من أعمدة الإضاءة الأمامية خط الرؤية أو مسار ضرب الكرة في منطقة الانطلاق الخلفية.
تُوزّع أعمدة إنارة الممرات على جانبي الممر لتوفير تغطية ضوئية فعّالة للمنطقة الخشنة، مما يُساعد اللاعبين على تحديد موقع كرات الجولف المفقودة بسرعة. وتعتمد شركة HRLUX استراتيجيات تصميم مُوجّهة وفقًا لعرض الممر.
1. ممر ضيق (عرضه أقل من ضعف ارتفاع عمود الإنارة): تخطيط الأعمدة المتداخلة لتقليل إجمالي كمية المعدات وتوفير الاستثمار؛
2. ممر واسع (عرضه أكبر من ضعف ارتفاع عمود الإنارة): تصميم أعمدة متناظرة متقابلة لتحسين التوحيد العام.
لضمان توزيع إضاءة متجانسة، يتم التحكم بدقة في المسافة بين أعمدة إنارة HRLUX بحيث لا تتجاوز ثلاثة أضعاف ارتفاع العمود. جميع وحدات الإضاءة مزودة بإضاءة أمامية موحدة تتوافق مع اتجاه ضربة الجولف، ومجهزة بتصميم بصري احترافي مضاد للوهج لتجنب تداخل الضوء مع الممرات المجاورة. أما بالنسبة للممرات المنحنية، فيتم تعديل زاوية الشعاع تلقائيًا على طول مسار الكرة للقضاء على المناطق المظلمة.

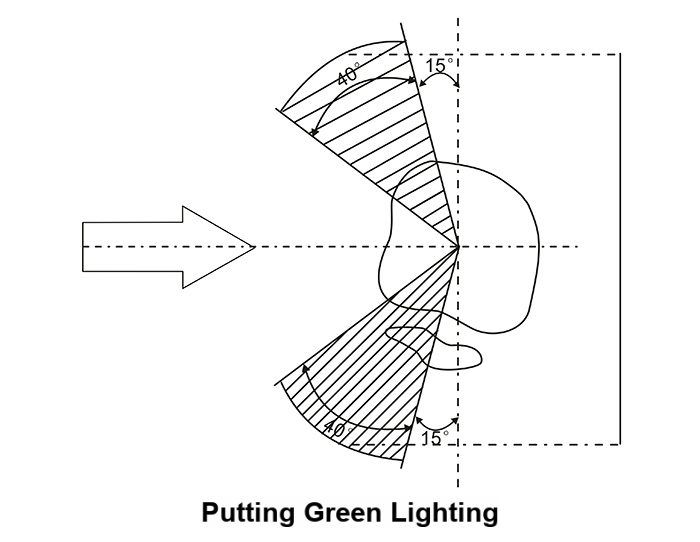

تعتمد منطقة وضع الكرة على نظام إضاءة ثنائي الاتجاه لتجنب الظلال أحادية الجانب التي تغطي الكرة أثناء التسديد. تُوزّع شركة HRLUX أعمدة الإضاءة في مناطق موحدة للتحكم في الظلال، مما يقلل الوهج إلى أقصى حد ويمنع الأعمدة من إعاقة حركة التسديد. كل عمود مُجهز بما لا يقل عن مجموعتين من تجهيزات الإضاءة الاحترافية الخاصة بملاعب الغولف. يتكيف التصميم العام تمامًا مع المخابئ الرملية، والعوائق المائية، والمنخفضات العشبية، وممرات عربات الغولف، مع أعمدة إضاءة إضافية مُصممة خصيصًا للتضاريس المعقدة لتعزيز الإضاءة على مستوى الأرض وتوحيدها.
تتطلب ملاعب تدريب الجولف إضاءةً وتجانسًا أعلى من الممرات التقليدية، مما يستلزم تتبعًا دقيقًا لمسار الكرة ومكان هبوطها. وتلتزم HRLUX بالمعايير المهنية لـ IESNA في تصميم الإضاءة الأفقية والرأسية.
2.1 معلمات الإضاءة الأفقية والرأسية
- الإضاءة الأفقية لصندوق التوصيل: 200 لوكس، معامل التباين ≤ 0.25 (الحد الأقصى للإضاءة/الحد الأدنى للإضاءة ≤ 3:1)
- نطاق القيادة: الإضاءة الرأسية: 100 لوكس، CV ≤ 0.25 (Emax/Emin ≤ 3:1)
ارتفاع اختبار الإضاءة الرأسية: 1.83 متر - 4.57 متر، ويغطي عرض منطقة الهبوط بالكامل في حدود 183 مترًا من نقطة الانطلاق.

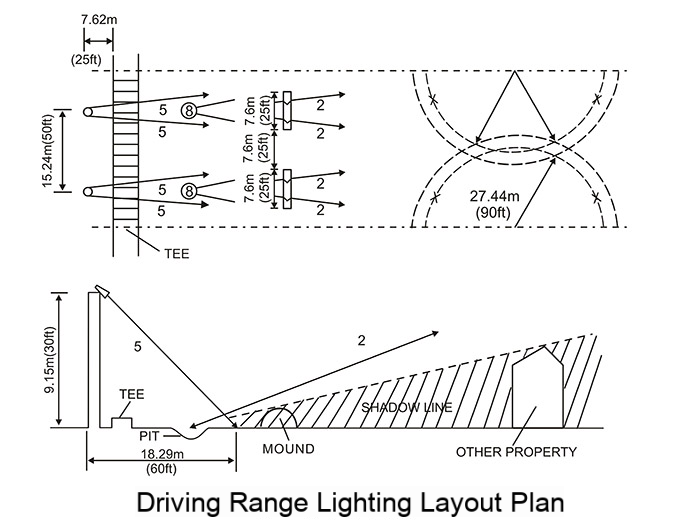

2.2 تحسين تصميم منطقة التدريب والاحتياطات
يُسبب الإضاءة العلوية المباشرة على منطقة الانطلاق وهجًا شديدًا وانتشارًا للضوء، وهو أمرٌ ممنوع في مخططات تصميم HRLUX. تشمل طرق التركيب المُحسّنة: التركيب الخلفي لمنطقة الانطلاق، والتركيب على سطحها، والتركيب على أعمدة الشبكة المحيطة، والتركيب الأرضي المخفي خلف ملاجئ منطقة الهبوط.
تعتمد أعمدة إضاءة ملاعب الجولف HRLUX القياسية ارتفاعًا ثابتًا يبلغ 15 مترًا مع توزيع منتظم للمسافات، بحد أدنى عمودين لكل منطقة انطلاق. يتيح التركيب المخفي خلف المخابئ الرملية إضاءة المسار لأعلى، مما يقلل بشكل فعال من توهج السماء وانتشار الضوء إلى المناطق المجاورة، محققًا إضاءة ليلية احترافية دون أي إزعاج مع تلبية متطلبات تتبع مسار الكرة.
بالاستناد إلى مواصفات بناء ملاعب الغولف العالمية السائدة وملاحظات المشاريع الخارجية، تُقسّم HRLUX إضاءة ملاعب الغولف إلى فئتين: الفئة الأولى (مستوى المنافسات الاحترافية) والفئة الثانية (مستوى الاستخدام الترفيهي القياسي)، لتغطية البطولات الاحترافية، واستقبالات الشركات، والاستخدامات الترفيهية اليومية. وتتوافق جميع ارتفاعات الاختبار ومؤشرات التوحيد مع معايير الاعتماد الدولية.
جدول معايير الإضاءة لملعب الجولف (مُحسَّن بتقنية HRLUX)
| درجة | منطقة المحكمة | الحد الأدنى للإضاءة (لوكس) | التوحيد Emin/Emax | توحيد الحد الأدنى/الحافة |
| الفئة الأولى | طاولة الخدمة الرئيسية | Eh ≥ 200 لوكس | ≥ 0.5 | ≥ 0.7 |
| طاولة الخدمة الثانية | لا يقل عن متوسط الإضاءة الخضراء | ≥ 0.5 | ≥ 0.7 | |
| ممر أفقي | Eh ≥ 100 لوكس | — | ≥ 0.5 | |
| فيرواي عمودي球 | Ev ≥ 35 لوكس (الخط الأخضر المركزي) | — | — | |
| ملعب غولف مصغر | Eh ≥ 250 لوكس | ≥ 0.6 | ≥ 0.7 | |
| الفئة الثانية | طاولة الخدمة الرئيسية | Eh ≥ 180 لوكس | ≥ 0.5 | ≥ 0.7 |
| طاولة الخدمة الثانية | لا يقل عن متوسط الإضاءة الخضراء | ≥ 0.5 | ≥ 0.7 | |
| ممر أفقي | Eh ≥ 75 لوكس | — | ≥ 0.35 | |
| فيرواي عمودي | Ev ≥ 20 lx (الخط الأخضر المركزي) | — | — | |
| ملعب غولف مصغر | Eh ≥ 220 لوكس | ≥ 0.6 | ≥ 0.7 |
ملحوظة: 1. يتم قياس الإضاءة الأفقية لمنطقة الخدمة والمنطقة الخضراء على ارتفاع متر واحد فوق سطح الأرض؛ 2. يتم قياس الإضاءة الرأسية للممر على ارتفاع 25 مترًا فوق سطح المنطقة الخضراء؛ 3. تعمل HRLUX على تحسين CRI≥85 والتصميم الخالي من الوميض لجميع تجهيزات الملاعب لتلبية الاحتياجات البصرية للرياضات الاحترافية.
4.1 تخطيط عمود ضوء منطقة وضع الكرة
يبلغ الحد الأدنى لارتفاع أعمدة الإضاءة الخضراء 12 مترًا، والارتفاع الأمثل 15 مترًا. تُثبّت الأعمدة في الجزء الخلفي أو الجانبي من المساحة الخضراء لتجنب تداخل ظلال اللاعبين الذين يستخدمون اليد اليمنى أو اليسرى. بالنسبة للمساحات الخضراء الطويلة جدًا، تُجهّز أعمدة متعددة للإضاءة الإضافية. تُفضّل أعمدة الحافة على الجانب الأيمن من المساحة الخضراء لتناسب أساليب الضرب الشائعة. توضع جميع الأعمدة خارج الملعب لتجنب إعاقة مسار الضرب.
نمطان تصميم اختياريان
الوضع الاقتصادي: تعتمد منطقة الانطلاق الرئيسية أعلى معايير الإضاءة، بينما تعتمد المناطق الثانوية معيارًا أقل بدرجة واحدة. تُثبّت الأعمدة على بُعد 5-7 أمتار خلف منطقة الانطلاق الرئيسية، وتتبع المناطق الأخرى مبادئ تصميم الممرات القياسية.
الوضع الفاخر عالي المستوى: تعتمد جميع مناطق الانطلاق والمساحات الخضراء أعلى معايير الإضاءة الموحدة. تم تركيب أعمدة مستقلة لكل مساحة خضراء بمسافة تتراوح بين 20 و30 مترًا بين الأعمدة، وعلى مسافة تتراوح بين 5 و7 أمتار من حافة المساحة الخضراء، مما يحقق إضاءة موحدة عالية السطوع في جميع أنحاء الملعب.

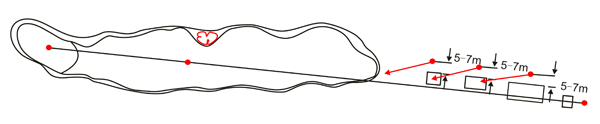

نظام إضاءة اقتصادي لملاعب الجولف: تصميم إضاءة مثبت على القماش

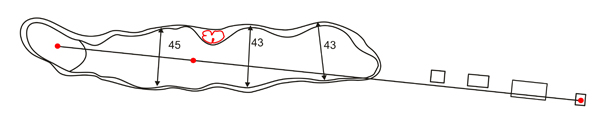

نظام إضاءة فاخر لملعب الجولف ذي المساحات الخضراء الصغيرة: تصميم إضاءة مثبت على السقف
4.2 تخطيط أعمدة إنارة الممرات وحساب المسافات بينها
يبلغ الحد الأدنى لارتفاع أعمدة إنارة الممرات 15 مترًا. تُوضع الأعمدة على بُعد 5-7 أمتار خارج منطقة العشب الطويل في الممر، مع تجنب الحواجز الرملية والمسطحات المائية. تبلغ المسافة القصوى بين الأعمدة ثلاثة أضعاف ارتفاعها، وتُحدد المسافة بدقة وفقًا لعرض الممر.
جدول مطابقة عرض الممر والمسافة بين الأعمدة
| عرض الممر (م) | ارتفاع العمود (م) | المسافة بين الأعمدة المتجاورة (م) |
| 40–45 | 15 | 50–55 |
| 45-50 | 15 | 45-50 |
| 50–55 | 15 | 40–45 |
| 55-60 | 15 | 40–45 |
يتم حساب عدد أعمدة الممرات بناءً على طول الممر الفعال والمسافة القياسية بينها. يعتمد نظام HRLUX على حساب مزدوج للمسافة الاقتصادية والمسافة المثلى للإضاءة لتحقيق التوازن بين تكلفة المشروع وتأثير الإضاءة. بالنسبة للممرات المجاورة للمسطحات المائية حيث لا يتوفر التخطيط المتداخل، تُستخدم تجهيزات إضاءة عالية الطاقة مضادة للوهج لموازنة فرق السطوع بين الجانبين.
4.3 تخطيط التلال والتضاريس الخاصة
يبلغ الحد الأدنى لارتفاع أعمدة الإنارة على طول الحافة 15 مترًا، بينما يبلغ الارتفاع الأمثل 18 مترًا، مع مسافة تزيد عن 10 أمتار من الحافة الخضراء لتحقيق إضاءة ثنائية الاتجاه موحدة. تدعم تجهيزات HRLUX التحكم الدقيق في الزاوية، بزاوية إسقاط تتراوح بين 25° و30° وشدة إضاءة أقل من 12000 شمعة عند زاوية 25°، مما يقلل بشكل فعال من الوهج ويمنع توجيه الضوء المباشر نحو المساحات الخضراء.

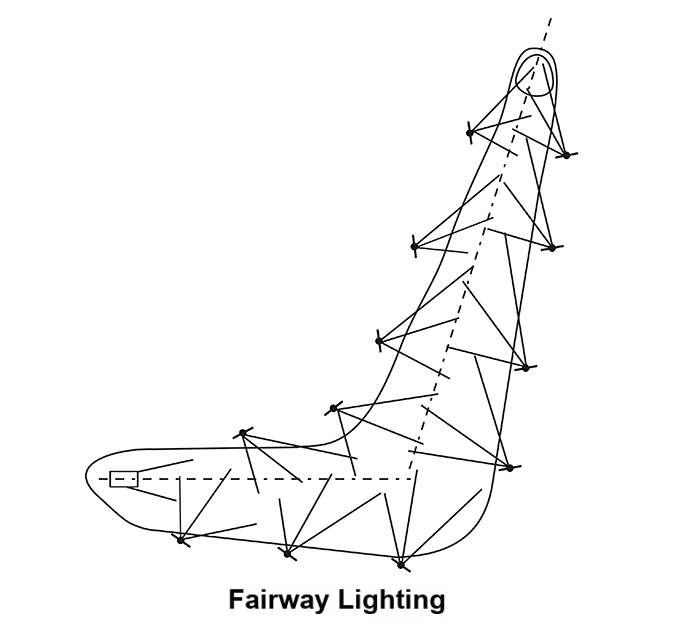

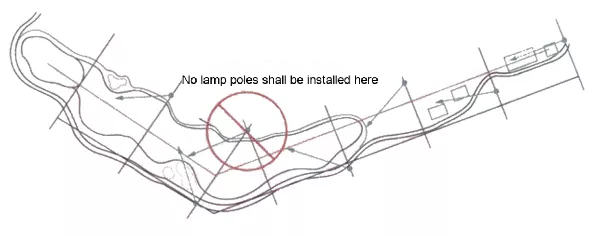

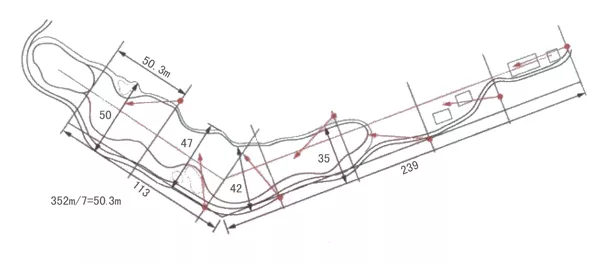

5.1 تصميم فتحة على شكل حرف L
يتبع تصميم أعمدة الحفر ذات الانحناءات الحادة قواعد حساب عرض وطول الممرات القياسية. تُرتّب الأعمدة على طول الحافة الخارجية للانحناء، ولا يُسمح بتركيب أي أعمدة داخل الانحناء لتجنب التأثير على مسار الكرة أثناء ضربها وتدحرجها.

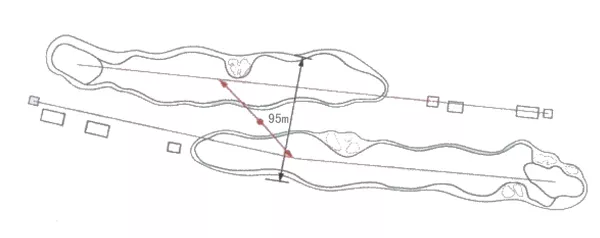

5.2 أعمدة مشتركة في الممرات المتجاورة
عندما تكون المسافة بين ممرين متوازيين ≤ 110 متر، تعتمد HRLUX تصميم عمود مشترك لتوفير تكلفة البناء؛ وعندما تكون المسافة > 110 متر، يتم تكوين أعمدة مستقلة بشكل منفصل لضمان توحيد الإضاءة الكافي لكلا الممرين.

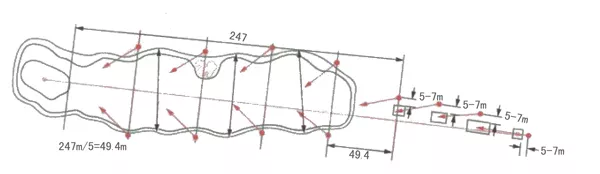

5.3 تصميم ممر واسع للغاية
بالنسبة للممرات التي يزيد عرضها عن 60 مترًا، تعتمد HRLUX على الإضاءة المتزامنة على كلا الجانبين مع أعمدة قياسية بطول 15 مترًا، مما يزيد بشكل مناسب من عدد الأعمدة للقضاء على المناطق المظلمة المركزية وتحقيق إضاءة موحدة كاملة العرض.

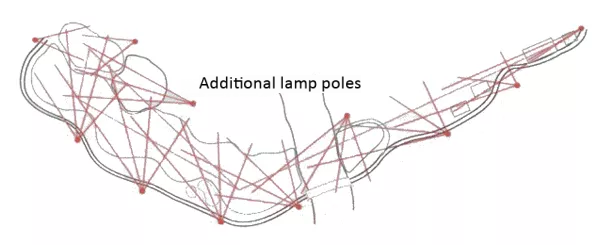

5.4 معالجة الإضاءة في حالات مخاطر المياه
تعتمد العوائق المائية المركزية في الممرات نفس معايير الإضاءة المتبعة في الممرات التقليدية، مما يضمن إضاءة رأسية ثابتة لتتبع مسار الكرة. أما العوائق المائية أمام منطقة الجرين فتتطلب إضاءة رأسية محسّنة لمساعدة اللاعبين على رؤية الكرة بوضوح وهي تعبر الحاجز المائي ومسار هبوطها.
تختلف حلول إضاءة ملاعب الجولف من HRLUX عن أنظمة الإضاءة التقليدية، فهي تتوافق تمامًا مع معايير IESNA الدولية، مما يوفر مطابقة دقيقة لإضاءة المناطق، وتصميمًا خاليًا من النقاط العمياء، وتحكمًا بصريًا منخفض الوهج، وتخصيصًا يتكيف مع تضاريس الملعب. تعتمد جميع وحدات الإضاءة على عدسات بصرية احترافية عالية الجودة، تتميز بتوزيع متجانس للضوء، واستعادة قوية للألوان، وأداء خالٍ من الوميض، مما يُحسّن تجربة ممارسة الرياضة الليلية بشكل فعّال، ويلبي معايير القبول في ملاعب الجولف العالمية للهواة والمحترفين.
س1: ما هي معايير الإضاءة الوطنية والدولية للبطولات لمختلف مناطق ملعب الجولف القياسي المكون من 18 حفرة؟
أ 1: مجموعتان من المعايير للأماكن الترفيهية وأماكن البطولات الاحترافية:
1. ملعب غولف ليلي ترفيهي: منطقة الانطلاق 100 لوكس، الممر 70 لوكس، منطقة وضع الكرة 150 لوكس، منطقة الخطر 50 لوكس؛
2. ملعب بطولات احترافي: منطقة الانطلاق 200 لوكس، الممر 120 لوكس، منطقة وضع الكرة 300 لوكس، منطقة الخطر 80 لوكس؛
المؤشرات الموحدة الإلزامية: توحيد الإضاءة U0≥0.4، CRI≥70، بما يتوافق مع مواصفات الإضاءة الدولية USGA وCIE.
س2: ما هي الاختلافات في تصميم إضاءة ممرات الجولف، ومساحات وضع الكرة، ومناطق الانطلاق، ومناطق الخطر؟
A 2:1. صندوق الانطلاق: أضواء جانبية متناظرة في الزوايا الأربع مع إسقاط بزاوية منخفضة لتجنب الوهج المباشر على عيون لاعبي الغولف؛
2. منطقة وضع الكرة: إضاءة متقاطعة محيطة بأشعة متداخلة متعددة الزوايا للقضاء على ظلال وضع الكرة وتحقيق إضاءة موحدة للمنطقة بأكملها؛
3. الممر: أعمدة متساوية البعد مثبتة على جانبي المكان مع شعاع اتجاهي ضيق لتغطية الممر الطويل؛
4. المخابئ الرملية والعوائق المائية: مصابيح تعبئة أحادية الجانب منخفضة الوضع لتقليل الانعكاس القوي على أسطح الماء والرمل.
س3: هل يمكن لكشافات الجولف LED المخصصة من HRLUX والمجهزة بمحركات Philips أن تلبي معايير مقاومة الوهج لبطولات الجولف الليلية؟
A 3: متوافق تمامًا. كل مصباح مزود بشبكة مضادة للوهج على شكل خلية نحل وعدسة بصرية مخصصة للجولف، بقيمة UGR مختبرة أقل من 16. يضمن مشغل التيار الثابت الأصلي من Philips تحكمًا مستقرًا في التيار، وتُسقط جميع أشعة الضوء داخل المكان دون ضوء متناثر لأعلى، مما يفي تمامًا بمعايير USGA للتحكم في الوهج للبطولات الاحترافية.
س4: ما هو الحد الأدنى لمتوسط الإضاءة المطلوب لملعب غولف صغير مكون من 9 حفر للتدريب لفتح الألعاب الليلية للجمهور؟
A 4: الحد الأدنى لمعايير ملاعب التدريب: منطقة الانطلاق 80 لوكس، الممر 50 لوكس، المنطقة الخضراء 120 لوكس، التوحيد ≥0.3، وهو ما يلبي احتياجات اللاعبين الهواة للتدريب الليلي.
س5: كيف يتم حساب ارتفاع تركيب أعمدة الإنارة والمسافة بين الأعمدة وفقًا لمساحة ملعب الجولف؟
الخطة التقليدية (أ): ارتفاع الأعمدة من 12 إلى 18 مترًا؛ المسافة بين الأعمدة من 30 إلى 40 مترًا للملاعب الترفيهية، ومن 20 إلى 30 مترًا لملاعب البطولات. يوفر برنامج HRLUX محاكاة بصرية مجانية من Dialux لتحديد ارتفاع الأعمدة والمسافة بينها وعدد المصابيح بدقة وفقًا لحجم الموقع وتضاريسه.
س6: هل يمكن لكشافات الجولف LED المخصصة من HRLUX والمجهزة بمحركات Philips أن تلبي معايير مقاومة الوهج لبطولات الجولف الليلية؟
أ 6: تُنتج المصابيح العادية ضوءًا متسربًا للأعلى وتلوثًا ضوئيًا. أما مصابيح HRLUX للجولف فتعتمد تصميمًا بصريًا قاطعًا، حيث لا تتجاوز نسبة الضوء المتسرب للأعلى 3%، وعدسة ذات شعاع ضيق لحصر الضوء داخل الملعب، بما يتوافق مع لوائح مكافحة التلوث الضوئي في المدن.
