حلول تصميم إضاءة ملاعب التنس | دليل تصميم الإضاءة الداخلية والخارجية القياسي (المعيار الدولي للإضاءة والمعيار الوطني)

مقدمة

تُعدّ رياضة التنس رياضةً عالية السرعة والدقة، تتطلب توحيدًا دقيقًا للإضاءة، وسطوعًا ثابتًا، وتوهجًا منخفضًا، وإضاءةً رأسيةً دقيقة. وسواءً أكانت الملاعب خارجيةً مفتوحةً أم داخليةً، يجب أن يتوافق تصميم الإضاءة مع المعايير الوطنية والمواصفات الفنية CIE 42 لضمان قدرة الرياضيين على تقدير مسار الكرة وسرعتها ودورانها بدقة.

تُقدّم هذه المقالة شرحًا وافيًا لمعايير تصميم إضاءة ملاعب التنس، بما في ذلك حجم الملعب، ومعايير تدرج الإضاءة، وقواعد تخطيط الأعمدة الخارجية، وأنماط تخطيط الأسقف الداخلية، ومتطلبات الارتفاع، وقواعد منع الوهج، ومعايير انعكاس السطح. كما تُوفّر حلولًا عمليةً لتصميم الإضاءة للمهندسين، ومُنشئي الملاعب، ومقاولي المشاريع.

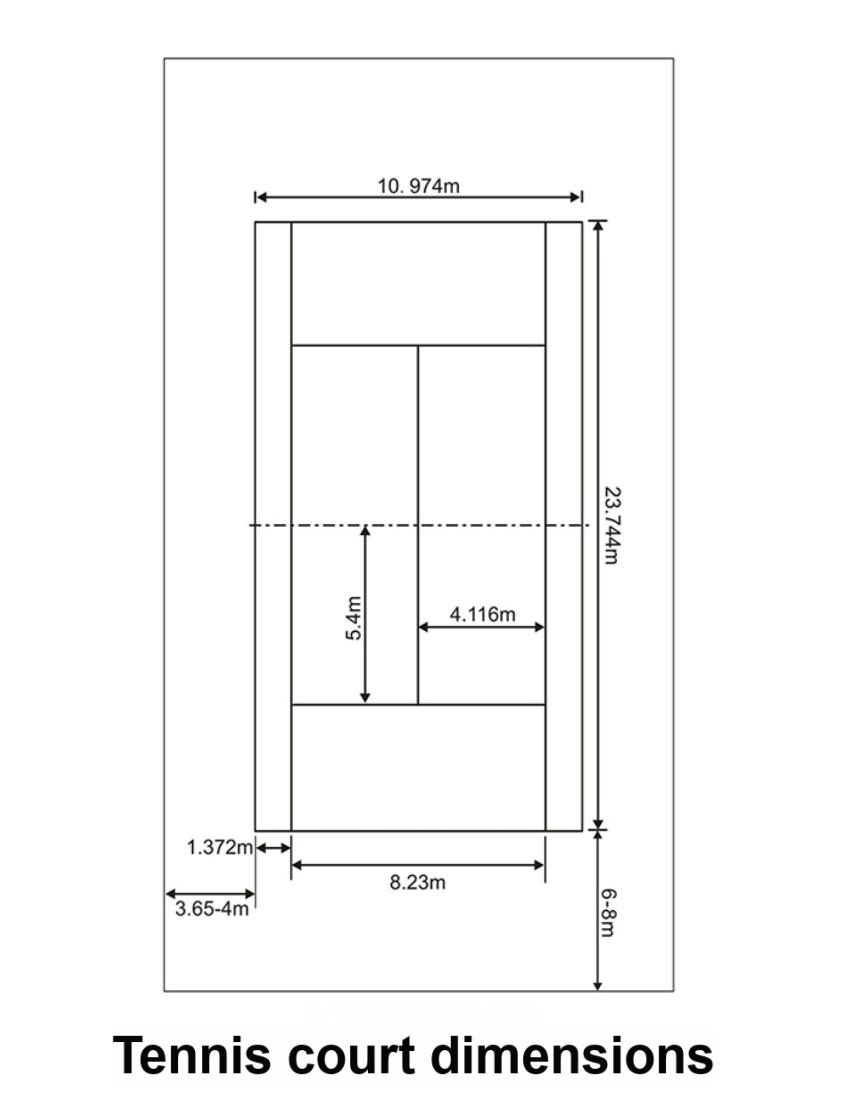

1. حجم ملعب التنس القياسي وهامش التخطيط

1.1 أبعاد الملعب

حجم ملعب التنس الفردي القياسي:

الطول: 23.744 متر

العرض: 10.974 متر

الارتفاع الصافي: 0.9 متر - 1.06 متر

1.2 هامش السلامة والإضاءة (يجب تخصيص هامش لتصميم الإضاءة)

ولتجنب المناطق المظلمة وضمان سلاسة الحركة والتقاط الكرة، يجب أن تحجز منطقة تغطية الإضاءة الفعلية هوامش خارجية:

احتياطي خلفي أساسي: 6-8 أمتار

احتياطي الخط الجانبي: 3.65–4 متر

لا يمكن إسقاط زاوية المصباح بشكل معقول دون وجود زوايا ميتة ودون حدوث وهج خارج الموقع إلا بوجود مساحة هامشية كافية.

2. معايير الإضاءة الوطنية ومعايير CIE لملاعب التنس

قمنا بفرز وتوحيد الجدول القياسي المربك في المادة الأصلية إلى تصنيف واضح وقابل للنشر للدرجات.

2.1 تطبيق درجة الإضاءة

الدرجة الأولى: اللياقة البدنية والترفيه (Eh ≥ 300lx)

المستوى الثاني: التدريب الاحترافي ومباراة الهواة (Eh ≥ 500lx)

الدرجة الثالثة: مباراة احترافية رسمية (Eh ≥ 750lx)

المستوى الرابع - السادس: البث التلفزيوني والبطولة الدولية (المستوى الرأسي 1000-2000 لوكس)

2.2 المعايير الأساسية

دقة عرض الألوان Ra ≥ 65 (التدريب)، Ra ≥ 80-90 (المباراة والبث التلفزيوني)

درجة حرارة اللون ≥ 4000 كلفن - 5500 كلفن (أبيض محايد للرؤية الرياضية)

الوهج GR ≤ 55 (في الهواء الطلق)، GR ≤ 35 (في الداخل)

التناسق بين الفئتين U1/U2: المباراة ≥ 0.6–0.8، التدريب ≥ 0.5

2.3 حد التوحيد الدولي CIE 42

ملعب الترفيه: نسبة التناسق ≤ 1.5

ملعب التدريب: نسبة التوحيد ≤ 1.5

ملعب المنافسة: نسبة التوحيد ≤ 1.3 (الأكثر صرامة بالنسبة للأحداث الاحترافية)

3. معايير تصميم إضاءة ملاعب التنس الخارجية

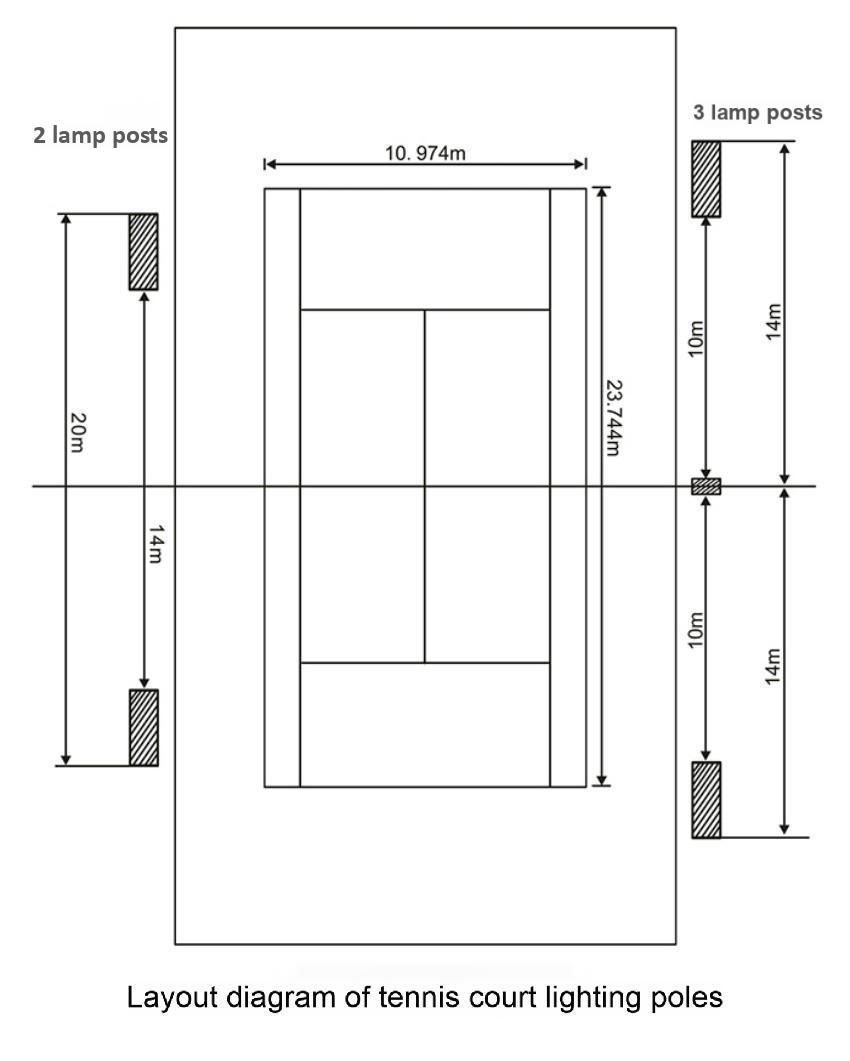

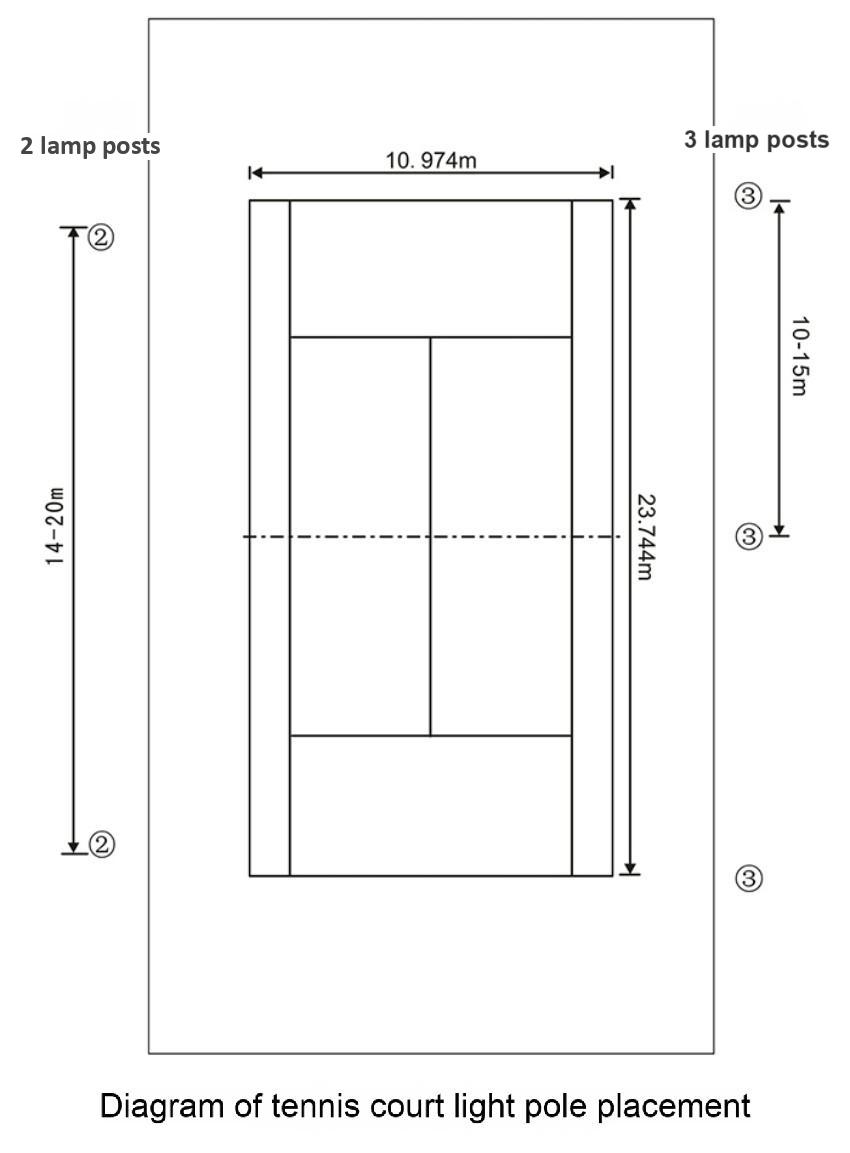

3.1 مبدأ تخطيط الأعمدة

تعتمد ملاعب التنس الخارجية نظام الإضاءة الطولية الجانبية (التصميم الثنائي المحوري الطويل)، وهو المعيار الوحيد المعترف به للمباريات الرسمية.

عدد الأقطاب المشتركة لكل جانب:

ملعب ترفيهي عادي: عمودان لكل جانب

التدريب القياسي ومباراة الهواة: 3 أعمدة لكل جانب

ملعب رسمي احترافي للمنافسات: 4 أعمدة لكل جانب

القاعدة الأساسية: لا توجد أعمدة إنارة بين ملعبين متجاورين لتجنب التداخل الضوئي المتبادل والوهج المتقاطع.

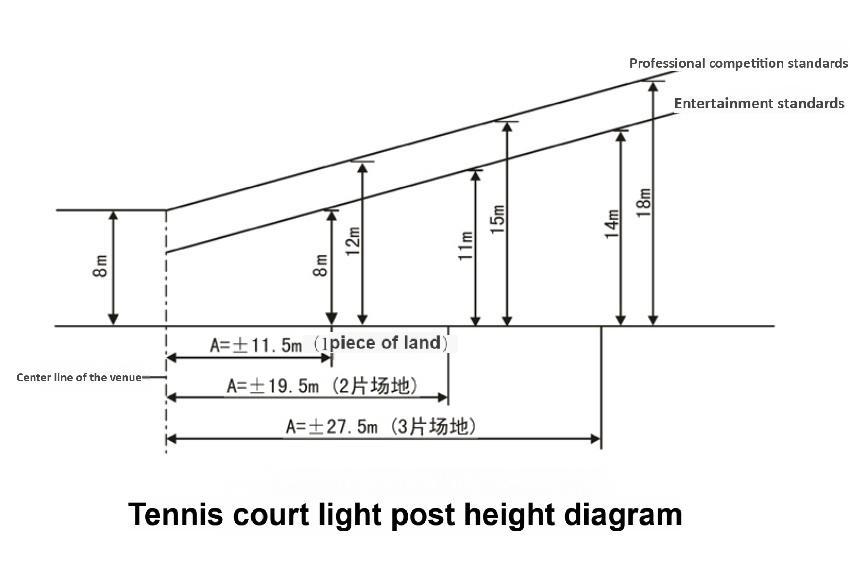

3.2 متطلبات ارتفاع عمود الإنارة الخارجية

الترفيه والتدريب اليومي: الحد الأدنى للطول 8 أمتار

مستوى المباراة الرسمية: الحد الأدنى للطول 12 مترًا

الارتفاع المنخفض للغاية سيؤدي إلى وهج مباشر شديد وسيؤثر على تقدير الكرة على ارتفاعات عالية.

3.3 التحكم في الوهج للملاعب الخارجية

إذا كانت زاوية شعاع المصباح واسعة جدًا أو كانت نقطة التوجيه غير دقيقة، فإن الضوء الشارد سينتج عنه وهج معيق خارج الحدود.

الحلول:

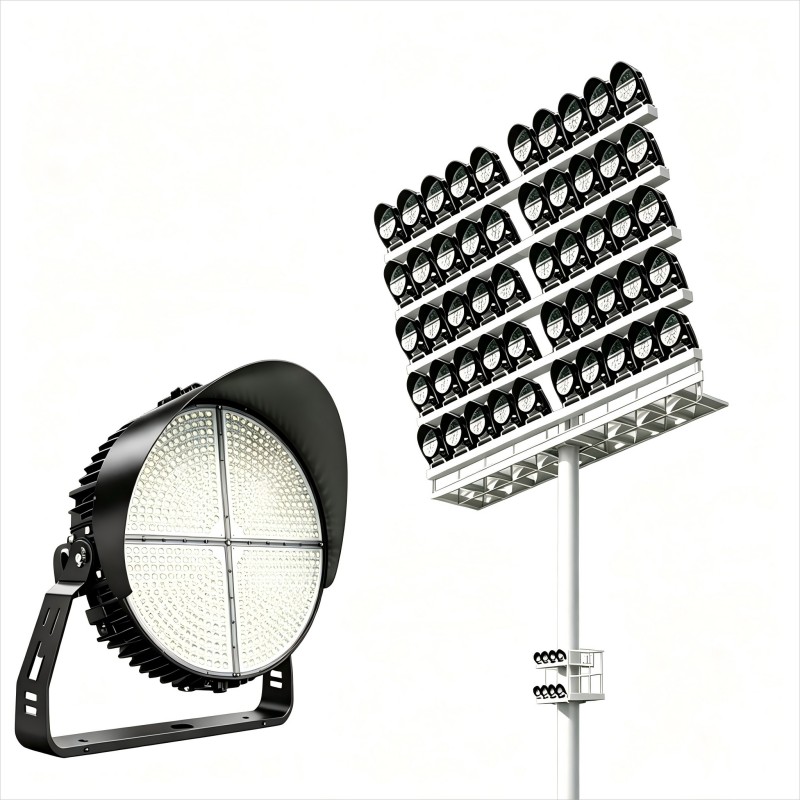

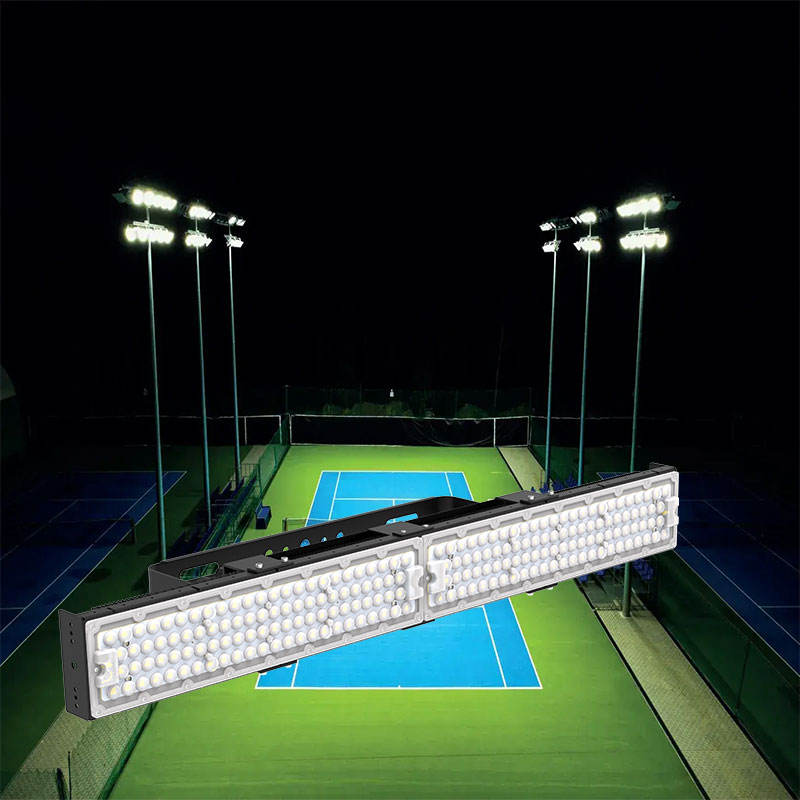

1. اعتماد أضواء كاشفة رياضية احترافية ضيقة الشعاع لملاعب التنس

2. التصويب الدقيق نحو مركز الملعب

3. استخدم حواجز مضادة للوهج وتصميمًا بصريًا قاطعًا

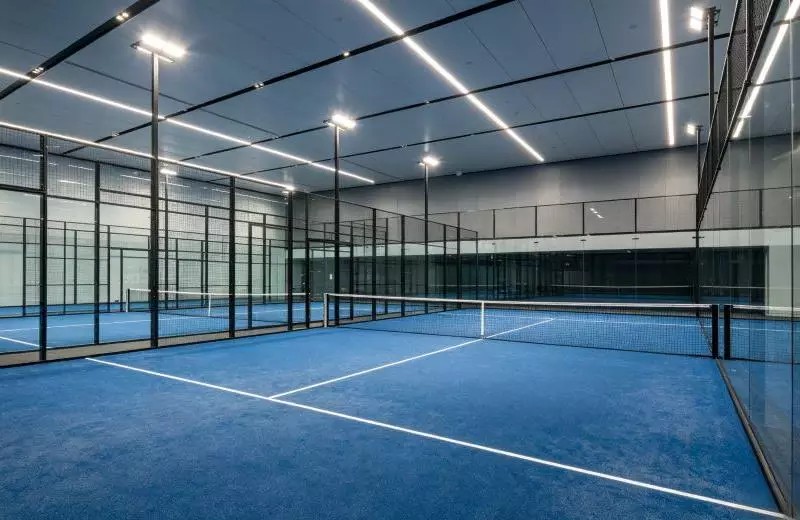

4. معايير تصميم إضاءة ملاعب التنس الداخلية

تُعد إضاءة ملاعب التنس الداخلية أكثر صرامة من الإضاءة الخارجية لأن انعكاس الجدران والأسقف والأرضيات يؤثر بشكل مباشر على الراحة البصرية وعدالة المنافسة.

4.1 معيار انعكاسية الأسطح الداخلية (CIE 42)

انعكاسية السقف: >0.6 (غير لامع)

انعكاسية الجدار: 0.2–0.6 (انعكاس منخفض، يُسمح بالزخرفة الملونة على كلا الطرفين)

انعكاسية الأرضية: >0.25 (تشطيب غير لامع)

4.2 قاعدة حظر الإضاءة الداخلية الأساسية (هام جداً)

لا يُسمح بوضع المصابيح فوق منطقة اللعب الأساسية (PPA).

ستشكل المصابيح الموجودة مباشرة فوق منطقة المنافسة وهجاً عمودياً خطيراً، مما يجعل الرياضيين غير قادرين على تتبع الكرات العلوية عالية السرعة.

متطلبات ارتفاع تركيب المصباح:

ارتفاع المصباح الصافي: ≥ 9.144 متر

ارتفاع مصباح منطقة خط الأساس: ≥ 9.096 متر

4.3 قيود الإضاءة الطبيعية للملاعب الداخلية

يُسمح باستخدام ضوء النهار الطبيعي فقط في ملاعب التدريب واللياقة البدنية ذات المستوى المنخفض. أما المباريات الرسمية فتمنع استخدام الإضاءة الطبيعية بشكل منفرد.

قيود تصميم الإضاءة الطبيعية:

لا يوجد إشعاع شمسي مباشر

لا توجد نوافذ على الجدران الخلفية الأساسية

استخدم الزجاج المصنفر أو نظام التظليل

تجنب تباين الإضاءة غير المتساوي داخل المكان

5. ثلاثة أنماط قياسية لتصميم ملاعب التنس الداخلية

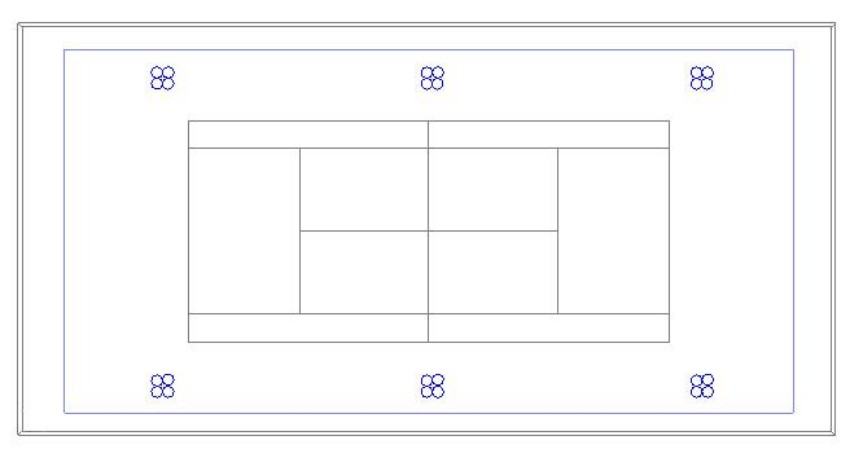

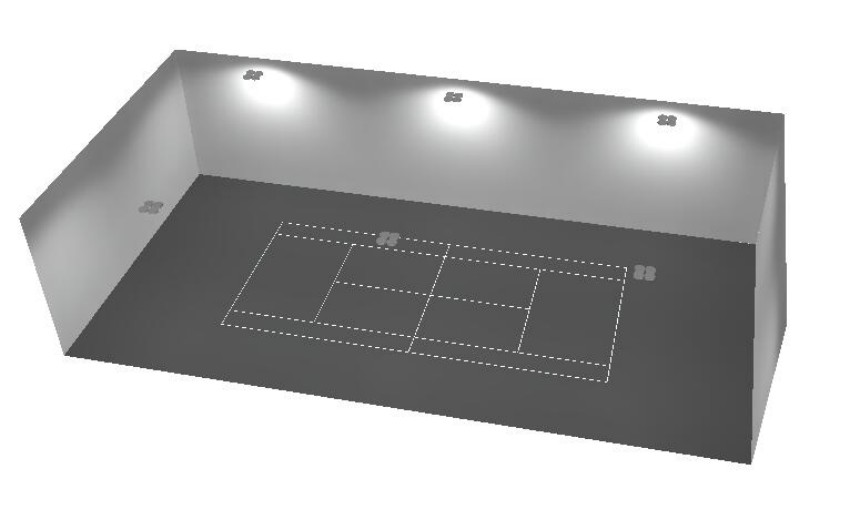

5.1 تخطيط مجموعة المصابيح (2/4 مصابيح لكل مجموعة)

مناسبة لتركيب أسقف الصالات الرياضية المتكاملة. الميزات: إضاءة متساوية شاملة، تذبذب طفيف في الظلال، مناسبة للملاعب متعددة الأغراض.

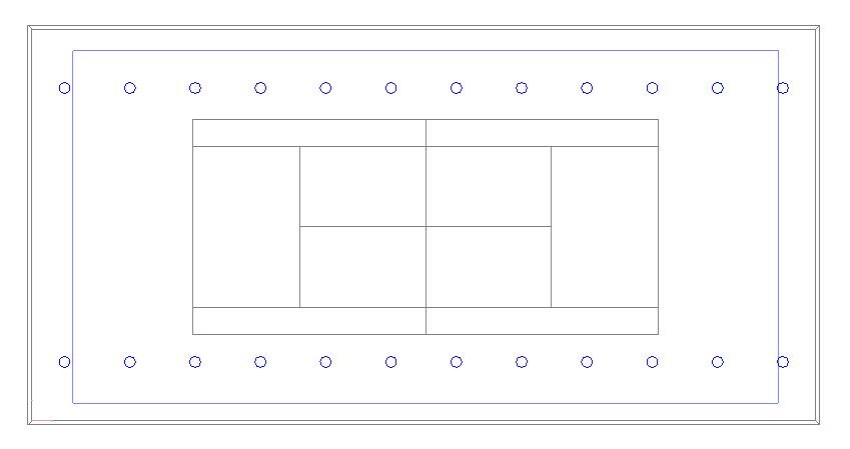

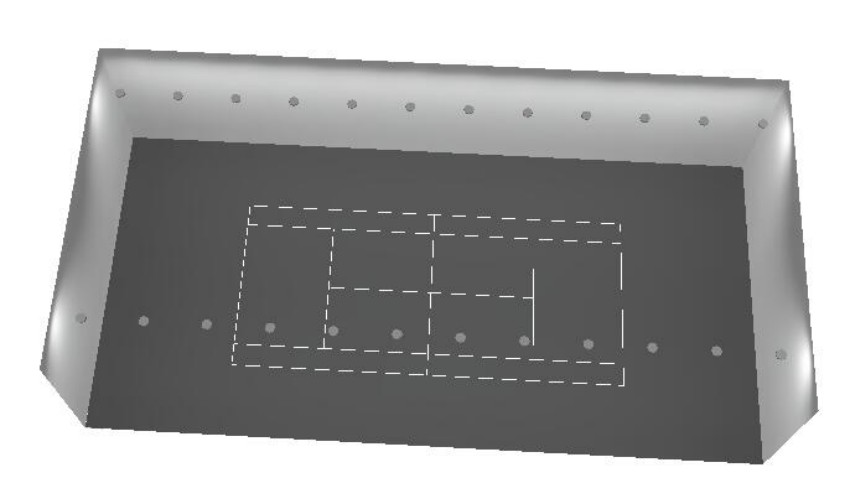

5.2 تخطيط جانبي بصف واحد (تخطيط إقليمي)

مصابيح موزعة على جانبي المحور الطولي. الميزات: توزيع ضوء مركز، إضاءة رأسية عالية، مناسبة للغاية لصالات التنس الاحترافية المخصصة.

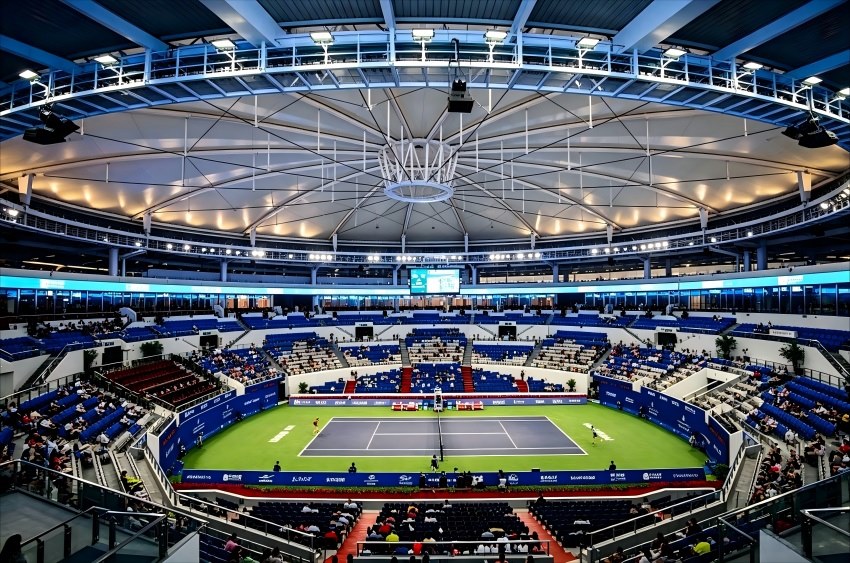

5.3 تصميم الممر العلوي (تصميم القناة المثبتة في الأعلى)

قم بتركيب المصابيح على دعامة الممشى العلوي. الميزات: سهولة الصيانة، وإمكانية تعديل الزاوية بسهولة، ويستخدم على نطاق واسع في ملاعب التنس الاحترافية القياسية.

6. خاتمة التخطيط الاحترافي واقتراحات التصميم

1. تعطي الملاعب الخارجية الأولوية لتصميم الأعمدة المتعددة المحورية الطويلة الثنائية + ارتفاع 12 مترًا لمعايير المنافسة الرسمية.

2. يجب تجنب استخدام الإضاءة العلوية في الملاعب الداخلية للتخلص من الوهج العلوي.

3. يجب على ملاعب المباريات الاحترافية التحكم بدقة في التوحيد ≤1.3 وتجسيد اللون Ra≥80.

4. يجب أن تتوافق جميع مشاريع الملاعب مع المصابيح البصرية المضادة للوهج لضمان رؤية مستقرة للكرة عالية السرعة.

7. الأسئلة الشائعة

س1: ما هو الحد الأدنى لارتفاع الأعمدة في ملعب التنس الخارجي المخصص للمنافسات؟

أ1: تتطلب ملاعب التنس الخارجية الرسمية للمباريات حدًا أدنى لارتفاع الأعمدة يبلغ 12 مترًا. أما ملاعب التدريب الترفيهية فيمكن استخدام أعمدة لا يقل ارتفاعها عن 8 أمتار. الأعمدة الأقصر ستسبب وهجًا شديدًا وتؤثر على اللاعبين في تتبع كرات التنس العلوية.

س2: هل يمكنني تركيب أعمدة إنارة بين ملعبين متجاورين للتنس؟

أ2: غير مستحسن. ستؤدي الإضاءة بين الملاعب إلى تداخل الإضاءة، وانعكاس الضوء المتبادل، وعدم انتظام الإضاءة في كلا الملعبين. يجب وضع الأعمدة فقط على الجوانب الخارجية لمنطقة الملعب بأكملها.

س3: لماذا لا يمكننا تركيب المصابيح مباشرة فوق منطقة لعب PPA في ملاعب التنس الداخلية؟

ج٣: ستُسبب المصابيح فوق منطقة اللعب الرئيسية وهجًا عموديًا قويًا. تتحرك الكرة بسرعة في رياضة التنس على ارتفاعات عالية، والضوء المباشر فوق الملعب يحجب رؤية اللاعبين لتقدير دوران الكرة ومسارها. يجب وضع جميع المصابيح خارج منطقة اللعب الرئيسية.

س4: ما هو مؤشر تجسيد الألوان Ra المطلوب لبث مباريات التنس على التلفزيون الاحترافي؟

A4: بالنسبة للبطولات التلفزيونية الوطنية المباشرة، Ra ≥80؛ بالنسبة لأحداث البث الدولية رفيعة المستوى، Ra ≥90، مع التحكم في درجة حرارة اللون بين 4000K–5500K ضوء أبيض محايد.

س5: ما هو الحد القياسي للتوحيد لملاعب التنس الاحترافية وفقًا لمعيار CIE 42؟

A5: يجب ألا تتجاوز نسبة متوسط ​​الإضاءة إلى الحد الأدنى للإضاءة 1.3. تسمح ملاعب التدريب والترفيه بحد أقل يبلغ ≤1.5.

س6: هل يُسمح باستخدام ضوء النهار الطبيعي في مسابقات التنس الرسمية الداخلية؟

ج6: لا. الضوء الطبيعي مناسب فقط للياقة البدنية اليومية والتدريب الأساسي. عدم انتظام ضوء الشمس، واختلافات الظلال، والتباين الشديد في الإضاءة، كلها عوامل تؤثر على نزاهة المنافسة وعلى رؤية الرياضيين.

س7: كيف يمكن التخلص من الوهج المزعج في ملاعب التنس الخارجية؟

A7: ثلاثة حلول: 1. اعتماد كشافات تنس احترافية مضادة للوهج ذات زوايا شعاع ضيقة؛ 2. ضبط نقاط توجيه المصباح بدقة لتركيز الضوء داخل حدود الملعب؛ 3. تزويد المصابيح بحواجز مضادة للوهج لمنع تسرب الضوء المتناثر خارج الملعب.

س8: ما هي أنماط تصميم الإضاءة الثلاثة الرئيسية لملاعب التنس الداخلية؟

A8: تصميم السقف العنقودي، وتصميم الصف الجانبي الأحادي، وتصميم التثبيت العلوي على الممر. يُعد تصميم الممر الأكثر ملاءمة لصيانة المصابيح وتعديل الزاوية لاحقًا.

س9: ما مقدار المساحة الهامشية التي يجب حجزها حول ملعب التنس القياسي لتصميم الإضاءة؟

A9: خصص مساحة تتراوح بين 6 و8 أمتار خلف خطي الأساس، ومساحة تتراوح بين 3.65 و4 أمتار خارج خطي الجانبين. تضمن هذه المساحة الكافية تغطية كاملة للإضاءة دون وجود زوايا مظلمة.

س10: كم عدد أعمدة الإنارة التي يجب وضعها على كل جانب طويل من ملعب التنس الخارجي الاحترافي؟

A10: الترفيه العادي: عمودان لكل جانب؛ مباريات التدريب للهواة: 3 أعمدة لكل جانب؛ أماكن المنافسة الاحترافية الدولية: 4 أعمدة لكل جانب.
