نظرة عامة على المشروع
اسم المشروع: مشروع متكامل لإضاءة ملعب دبي الماجد للغولف ذي 18 حفرة ليلاً
موقع: دبي، الإمارات العربية المتحدة
متعاون: نادي الماجد للجولف والريف
درجة المشروع: معيار بطولة الفئة الأولى (معيار الإضاءة الاحترافية ثنائي المستوى HRLUX)
دورة المشروع: التصميم: ١٢ يومًا + التركيب والتشغيل في الموقع: ٤٥ يومًا، التسليم الكامل خلال شهرين
الطلب الأساسي: قم ببناء نظام جولف ليلي كامل مكون من 18 حفرة متوافق مع معايير بطولة IESNA Class IV و USGA؛ حل مشكلة الإضاءة غير المتساوية، والوهج الشديد، وتسرب الضوء إلى المناطق السكنية المحيطة، والمناطق الميتة للظلال في الإضاءة المؤقتة الأصلية؛ دعم البطولات الدولية للهواة، والترفيه الليلي للأعضاء، واستقبال كبار الشخصيات للشركات؛ خفض تكلفة الطاقة والصيانة على المدى الطويل بأكثر من 50٪.
1. نقاط الضعف في المشروع ومعوقات الموقع
1. تضاريس معقدة: 7 حفر متعرجة، 12 حفرة رملية، 5 عوائق مائية كبيرة، تلال متدحرجة مع فرق ارتفاع يصل إلى 12 مترًا؛ الأشجار المحيطة بالممرات تحجب الضوء بسهولة لتشكيل مناطق مظلمة.
2. المناطق السكنية الواقعة ضمن مسافة 80 مترًا من حدود الملعب؛ قواعد صارمة للتحكم في التلوث الضوئي البلدي المحلي، ويجب التحكم في الضوء الشارد المتجه للأعلى بنسبة أقل من 3٪.
3. مصابيح هاليد المعدنية المؤقتة الأصلية: انخفاض التوحيد CV>0.4، وهج UGR شديد، واستهلاك طاقة مرتفع، وعمر خدمة قصير، وغير قادرة على تلبية عتبة إضاءة البطولة.
4. متطلبات الاستخدام المزدوج: اللعب الترفيهي اليومي واستضافة البطولات الاحترافية، مما يتطلب مجموعتين من أوضاع الإضاءة القابلة للتعديل.
5. ممرات واسعة تتراوح بين 40 و 62 مترًا، وممرات منحنية ضيقة مختلطة، وتصميم الأعمدة المتناظر التقليدي لا يمكنه القضاء على المناطق المظلمة المركزية.
2. حلول الإضاءة المخصصة من HRLUX

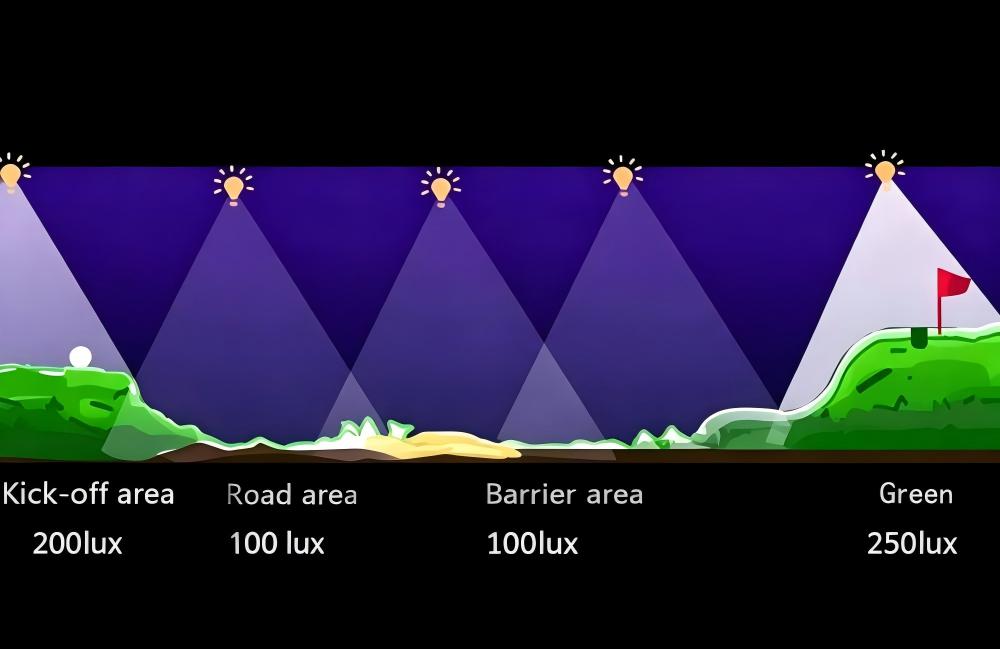

2.1 تكوين المعلمات القياسية
| منطقة | الإضاءة الأفقية | التوحيد Emin/Emax | الإضاءة الرأسية | CRI | معامل التباين |
| تي بوكس | ≥200 لوكس | ≥0.5 | - | ≥85 | ≤0.25 |
| فيروي | ≥100 لوكس | ≥0.5 | Ev≥35 lx | ≥85 | ≤0.35 |
| ملعب غولف مصغر | ≥250 لوكس | ≥0.6 | - | ≥85 | ≤0.25 |
| ملعب تدريب الغولف | منطقة الانطلاق 200 لوكس / منطقة الهبوط 100 لوكس | ≥0.5 | Ev≥100 لوكس | ≥85 | ≤0.25 |

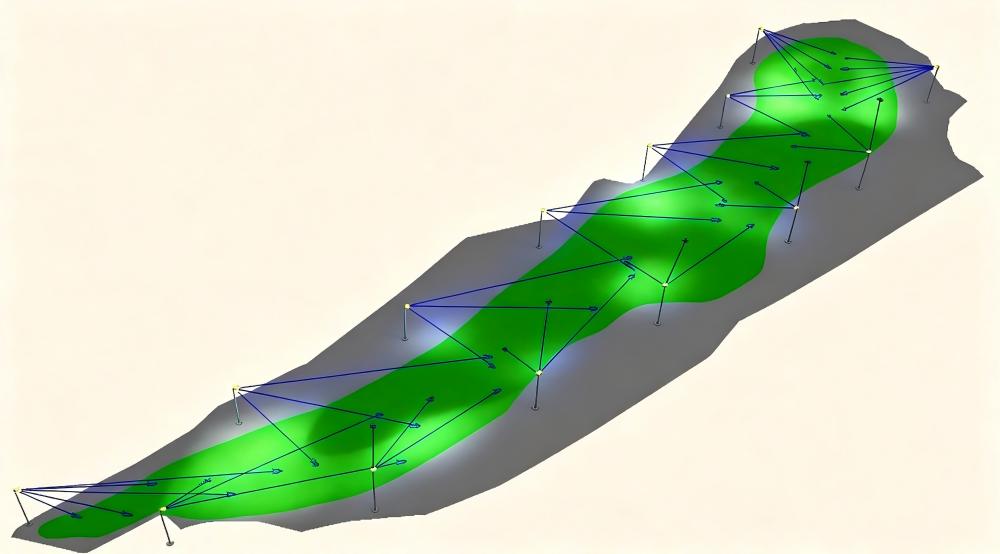

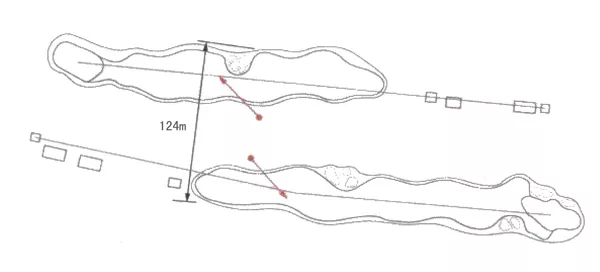

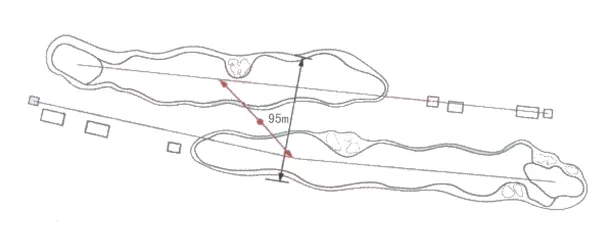

قاعدة مطابقة ارتفاع الأعمدة: يبلغ ارتفاع الأعمدة الرئيسية في منطقة وضع الكرة 15 مترًا، والحد الأدنى في منطقة التلال 18 مترًا؛ ويبلغ ارتفاع الأعمدة القياسي في الممرات 15 مترًا، مع مراعاة ألا تتجاوز المسافة بين الأعمدة ثلاثة أضعاف ارتفاعها. تعتمد الممرات الضيقة تصميمًا متداخلًا للأعمدة، بينما تعتمد الممرات الواسعة تصميمًا متناظرًا من الجانبين؛ أما الممرات المتوازية المتجاورة التي لا تتجاوز المسافة بينها 110 أمتار، فتتشارك أعمدة الإنارة لتوفير تكاليف المشروع.
2.2 تصميم تخطيطي للثقوب الخاصة

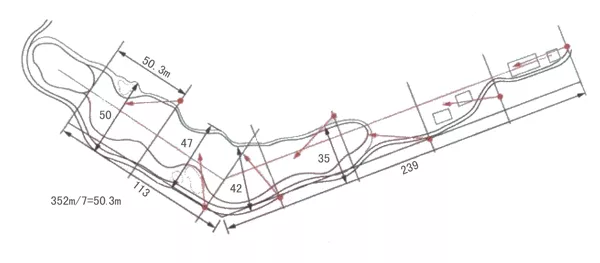

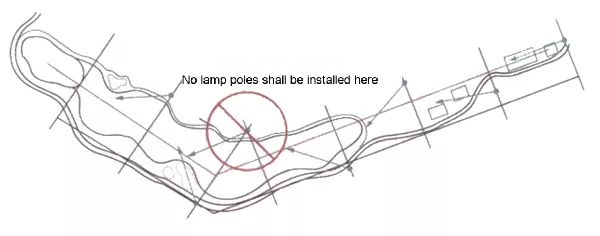

1. فتحات على شكل أرجل الكلاب: تم ترتيب جميع الأعمدة على طول الحافة المنحنية الخارجية، ولا توجد تجهيزات داخل منطقة الانحناء لتجنب إعاقة مسار تدحرج الكرة؛ تم اعتماد عدسة مضادة للوهج ذات شعاع ضيق بزاوية 25 درجة للقضاء على المناطق المظلمة الداخلية.
2. مناطق خطر المياه: قم بتجهيز كشافات إضاءة إضافية منخفضة الزاوية بجانب البرك، وقم بكبح انعكاس سطح الماء؛ وعزز الإضاءة الرأسية لتتبع مسار الكرة بوضوح عبر الحواجز المائية.
3. التضاريس المتموجة والتلال: أعمدة بارتفاع 18 مترًا تم نشرها على بعد 10 أمتار من الحافة الخضراء، إسقاط ضوئي متداخل ثنائي الاتجاه لتحقيق توازن في سطوع الأرض المرتفعة والمنخفضة.
4. تحسين نطاق القيادة: تم تركيب أعمدة خلف ملاجئ الرمل في منطقة الهبوط لتوفير إضاءة مخفية لأعلى؛ ومنع إضاءة نقطة الانطلاق العلوية للحد من الوهج؛ وتغطية كاملة للإضاءة الرأسية على ارتفاع 1.83 متر - 4.57 متر لتتبع مسار الكرة بالكامل.
2.3 تكوين معدات الإضاءة الأساسية

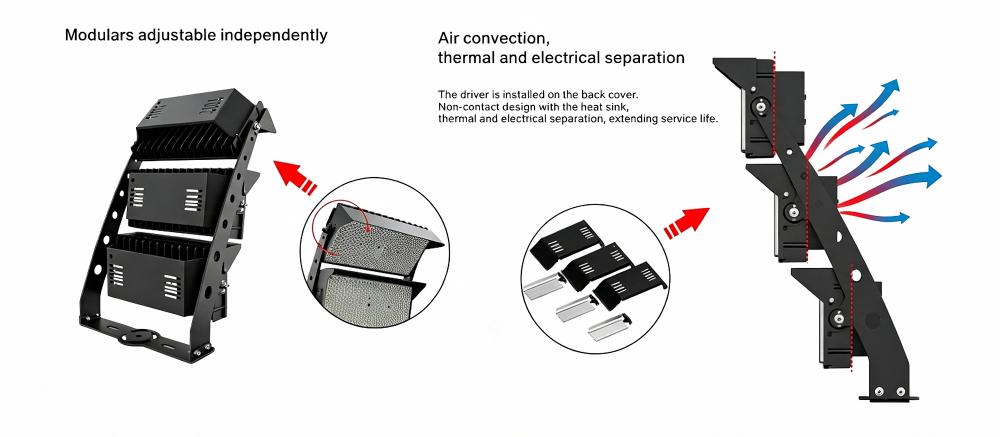

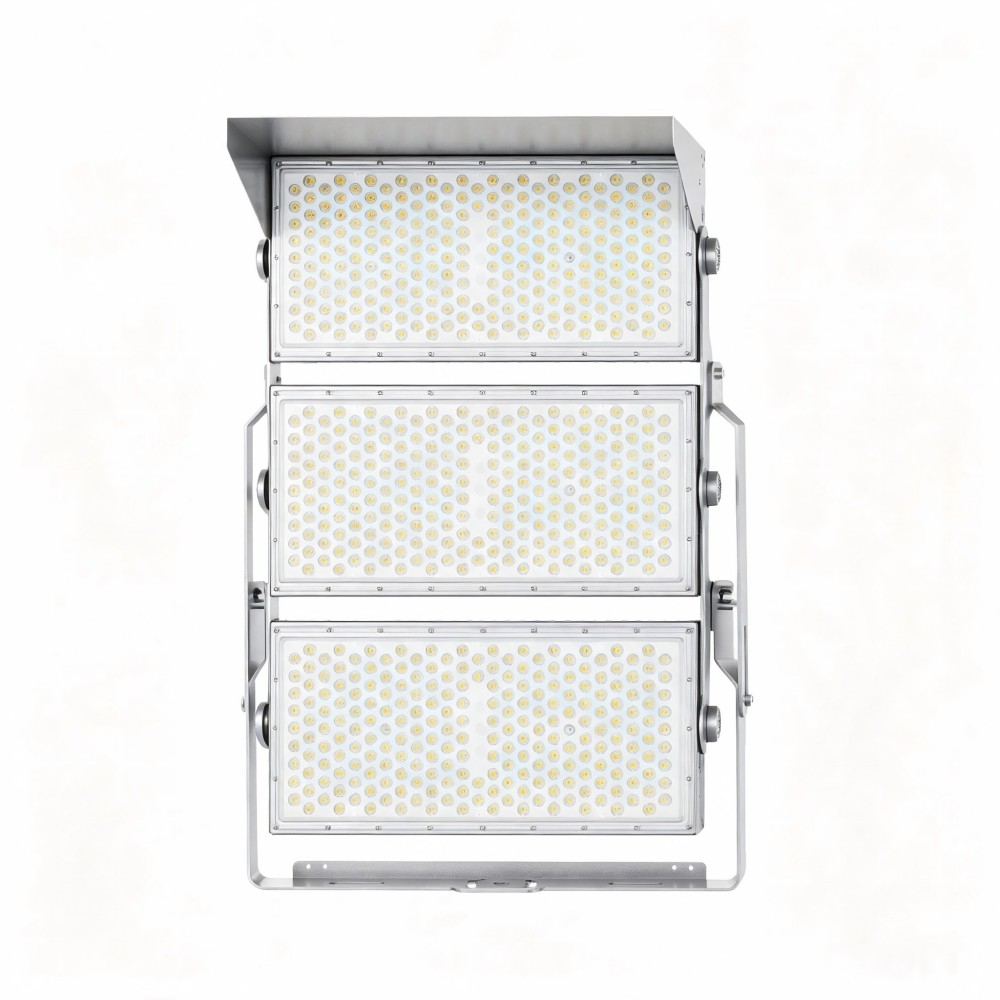

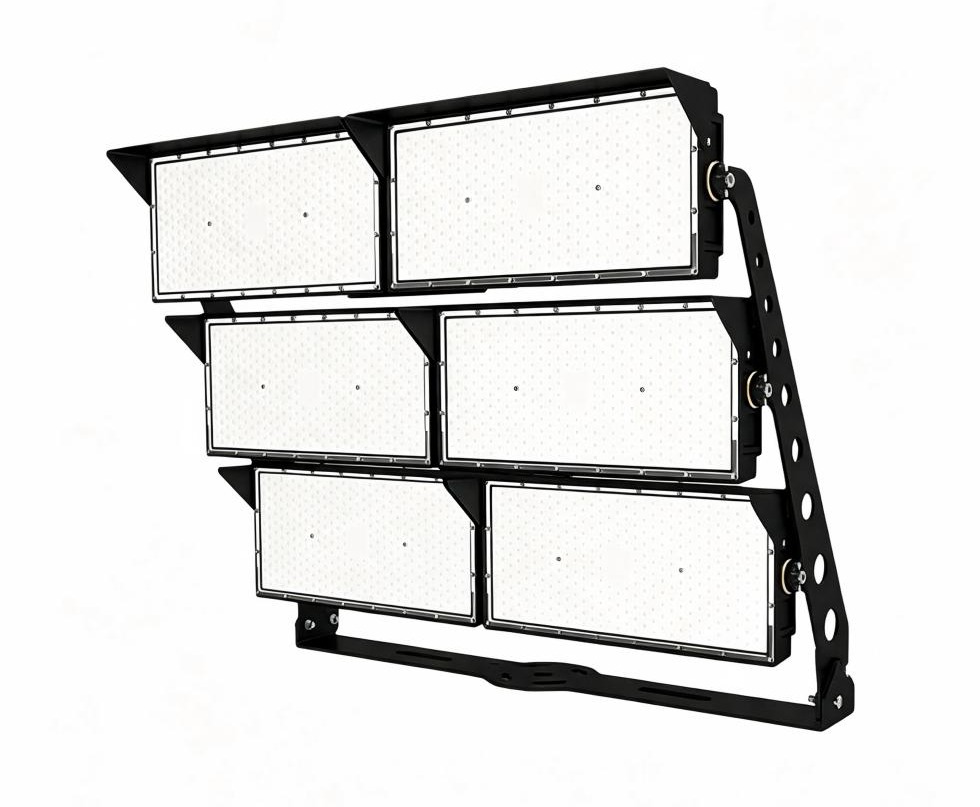

أضواء كاشفة LED مخصصة للجولف من HRLUX، مزودة بمحركات تيار ثابت أصلية من Philips:
1. التصميم البصري: عدسة شعاع جولف مخصصة + شبكة مضادة للوهج على شكل قرص العسل، UGR <16، إخراج الضوء لأعلى <3%، متوافق تمامًا مع معايير USGA لمكافحة التلوث الضوئي.
2. الأداء: كفاءة الإضاءة ≥160 لومن/واط، خالية من الوميض، CRI≥85، العمر الافتراضي لشريحة LED يصل إلى 100000 ساعة.
3. التحكم الذكي: يدعم التعتيم من 0 إلى 100%، مفتاح ثنائي الوضع (وضع السطوع العالي للبطولات / وضع توفير الطاقة اليومي)؛ إيقاف التشغيل التلقائي المؤقت، ضبط السطوع عن بعد بمفتاح واحد.
4. الكمية: إجمالي 128 عمود إنارة (15 متر/18 متر مختلطة)، 426 مجموعة من الأضواء الكاشفة الخاصة بملاعب الجولف، تم تركيبها جميعًا خارج حدود الممر دون إعاقة مسارات الضرب.
3. عملية تصميم وتنفيذ البناء
1. المسح الميداني وجمع البيانات: يبقى فريق الهندسة التابع لشركة HRLUX في الموقع لمدة 5 أيام لقياس ارتفاع التضاريس وتوزيع الأشجار ونطاق مخاطر المياه والمسافة السكنية؛ وجمع الرسم الطبوغرافي CAD من النادي.

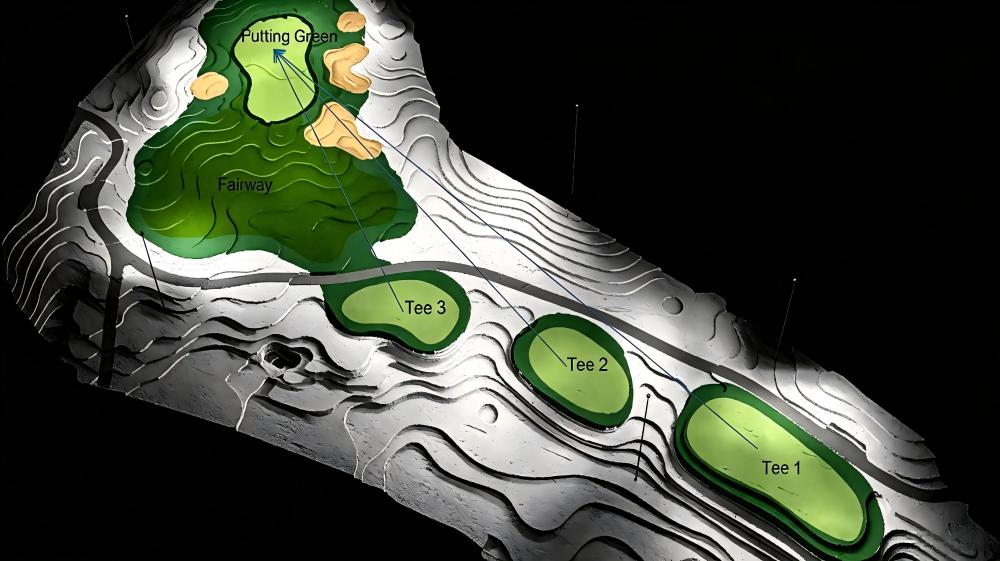

٢. المحاكاة البصرية ثلاثية الأبعاد باستخدام برنامج Dialux: استيراد نموذج التضاريس من برنامج CAD إلى برنامج Dialux، وبناء نموذج ثلاثي الأبعاد للموقع بالكامل بنسبة ١:١، ومحاكاة الإضاءة، والتجانس، والوهج، وانتشار الضوء؛ وإنشاء تقرير حسابي ضوئي رسمي لمراجعة العميل. تُعد محاكاة Dialux الاحترافية الضمان الأساسي للقبول المؤهل لجميع مشاريع إضاءة ملاعب الجولف.
3. تحسين مخطط تخطيط الأعمدة: ضبط زاوية الشعاع وموضع العمود وعدد المصابيح للمناطق ذات المنعطفات الحادة والممرات الواسعة والتلال، وموازنة تأثير الإضاءة والتكلفة الإجمالية للمشروع.
4. مرحلة ما قبل الإنتاج والتسليم: تخصيص جميع زوايا العدسات وأنظمة التحكم الذكية وفقًا لبيانات المحاكاة، وإكمال الإنتاج والشحن في غضون 18 يوم عمل.
5. التركيب والتصحيح في الموقع: يقوم فريق بناء محترف من الخارج بتركيب الأعمدة والأسلاك والتجهيزات؛ ويقوم بضبط زاوية إسقاط المصباح واحدة تلو الأخرى بعد التركيب، وإعادة اختبار بيانات الإضاءة حتى تفي تمامًا بمعايير بطولة الفئة الأولى.
6. الاستلام والتسليم: تقديم مجموعة كاملة من المستندات بما في ذلك تقرير اختبار الإضاءة، وملف محاكاة Dialux، وشهادة المعدات، ودليل التشغيل؛ ضمان عالمي لمدة 3 سنوات لما بعد البيع، وإرشادات فنية عن بعد مجانية.
4. إنجازات المشروع وفوائد العملاء

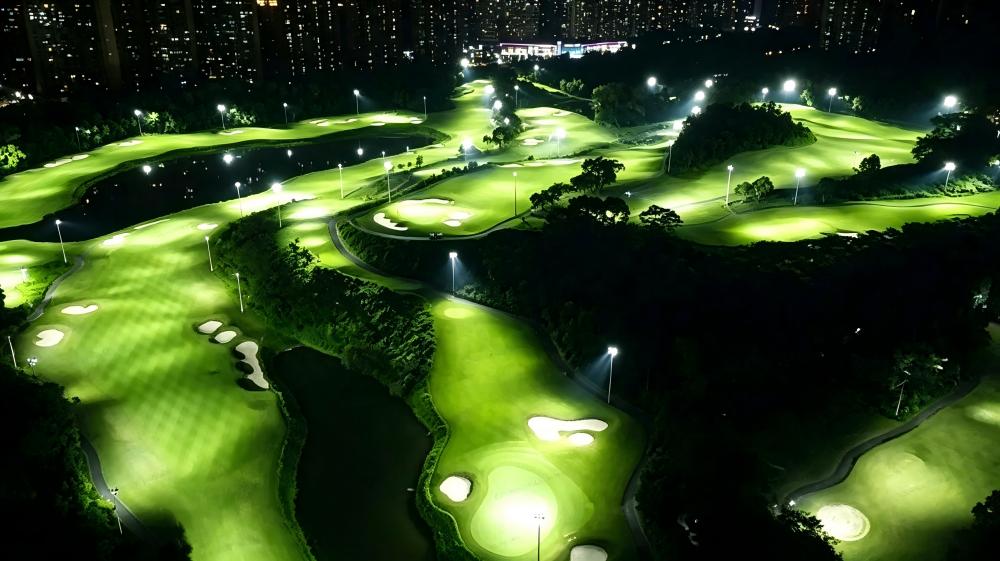

4.1 نتيجة اختبار تأثير الإضاءة
- متوسط إضاءة منطقة الانطلاق: 228 لوكس، معامل التباين = 0.21، نسبة التوحيد Emin/Emax = 0.58
- متوسط إضاءة الممر الرئيسي: 112 لوكس، معامل التباين = 0.30، إضاءة الخط المركزي العمودي = 42 لوكس

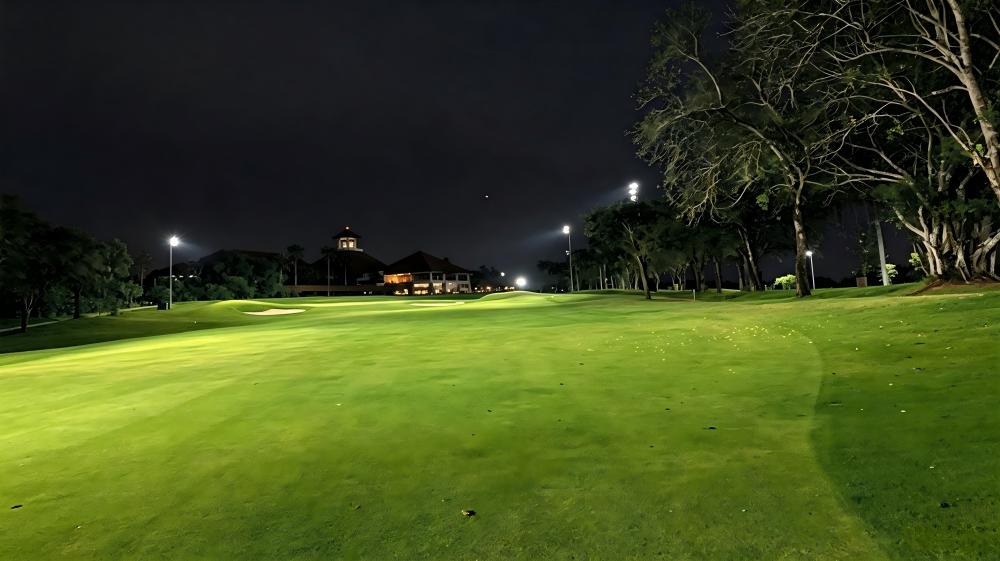

- متوسط إضاءة جميع المساحات الخضراء المخصصة للعب الجولف: 265 لوكس، نسبة التوحيد Emin/Emax = 0.67
- متوسط الإضاءة الرأسية في نطاق القيادة: 108 لوكس، لا توجد مناطق مظلمة في منطقة الهبوط الكاملة التي يبلغ طولها 183 مترًا
4.2 الفوائد الاقتصادية التشغيلية
1. توفير الطاقة: استبدال مصابيح الهاليد المعدنية التقليدية بقدرة 2200 واط بمصابيح HRLUX LED الكاشفة بقدرة 600 واط، مما يقلل إجمالي استهلاك الطاقة بنسبة 58٪، ويوفر حوالي 42000 دولار أمريكي من تكلفة الكهرباء السنوية.
2. تقليل الصيانة: عمر رقاقة LED يبلغ 100000 ساعة، وانخفاض تكلفة استبدال وصيانة العمالة السنوية بنسبة 72٪.
3. نمو إيرادات الأعمال: تمديد ساعات العمل الليلية 4 ساعات يوميًا؛ إطلاق بطولات ليلية وباقات جولف لكبار الشخصيات للشركات، إيرادات إضافية سنوية تصل إلى 186000 دولار أمريكي.
4. رفع مستوى القيمة: يصبح النادي المكان الوحيد لبطولات الفئة الأولى المكونة من 18 حفرة داخل منطقة دبي الحضرية، ويجذب أعضاءً من ذوي الدخل المرتفع وموارد البطولات الدولية، مما يحسن القدرة التنافسية الأساسية بشكل كبير.
4.3 ملاحظات العملاء
"يلبي نظام الإضاءة المتكامل الذي قدمته شركة HRLUX احتياجاتنا التشغيلية للبطولات على أكمل وجه. يوفر النظام إضاءة ساطعة موحدة دون وهج مزعج، مما يُمكّن اللاعبين من تتبع مسار الكرة بوضوح على كل ممر ومنطقة خضراء. وقد أعادت محاكاة Dialux المسبقة إنتاج تأثير الإضاءة الواقعي بالكامل، وتم إنجاز المشروع بأكمله قبل الموعد المحدد وبجودة عالية. سنواصل التعاون الوثيق مع HRLUX في مشروع توسعة الإضاءة القادم الذي يشمل 9 حفر."
— مدير العمليات، نادي الماجد للجولف والريف
5. ملخص المشروع
يُطبّق مشروع إضاءة ملعب الغولف ذي الـ 18 حفرة في دبي هذا معايير التخطيط والتصنيف الكاملة الواردة في مدونة دليل إضاءة ملاعب الغولف الاحترافية من HRLUX. وبالاستناد إلى مواصفات الإضاءة الرياضية الدولية IESNA وUSGA، نقترح حلولاً مُخصصة للحفر ذات المنعطفات الحادة، والممرات الواسعة، والعوائق المائية، والتلال المتموجة. ومن خلال محاكاة بصرية احترافية من Dialux، وعدسات بصرية مضادة للوهج، وتصميم إضاءة ثنائي المستوى مُصنّف، يُعالج المشروع العديد من المشكلات التي تواجه قطاع ملاعب الغولف، بما في ذلك عدم انتظام الإضاءة، والوهج المفرط، والتلوث الضوئي.
تُثبت هذه الحالة تمامًا قدرات HRLUX المنهجية: من مسح التضاريس، والتصميم البصري المُخصص، وتخطيط الفتحات ذات الأشكال الخاصة، ومعدات التعتيم الذكية، والتنفيذ المتكامل، وخدمة ما بعد البيع العالمية. كما تُوفر مرجعًا معياريًا قابلًا للتكرار لتصميم الإضاءة لمشاريع الإضاءة الليلية لملاعب الجولف الجديدة والمُجددة حول العالم، مُغطيةً حلول إضاءة احترافية لملاعب الجولف بمختلف أحجامها.
6. الأسئلة الشائعة
س1: كم تبلغ تكلفة مشروع إضاءة ملعب غولف كامل مكون من 18 حفرة؟
ج1: تعتمد التكلفة الإجمالية لمشروع إضاءة ملعب غولف مكون من 18 حفرة على طبيعة الملعب، ومستوى الإضاءة (بطولة/ترفيهي)، وارتفاع الأعمدة، وعدد المصابيح، ونظام التحكم الذكي. يشمل مشروع إضاءة ملعب غولف قياسي مكون من 18 حفرة، مصمم وفقًا لمعايير البطولات، تصميم محاكاة Dialux، ووحدات إضاءة احترافية مضادة للوهج، وأعمدة إنارة، وتسليم المشروع جاهزًا للتشغيل. تقدم HRLUX عرض أسعار مجانيًا مخصصًا ومحاكاة بصرية وفقًا لظروف الملعب الفعلية.
س2: ما هي محاكاة Dialux في مشاريع إضاءة ملاعب الجولف؟
A2: برنامج Dialux للمحاكاة هو أداة تصميم ضوئي ثلاثية الأبعاد احترافية لإضاءة الملاعب الرياضية. يقوم البرنامج بإنشاء نموذج مطابق للملعب بنسبة 1:1 لحساب الإضاءة، والتجانس، وقيمة الوهج، وانتشار الضوء بدقة، مما يُحسّن تخطيط الأعمدة وزوايا الشعاع مسبقًا. تُعد هذه العملية أساسية لضمان استيفاء إضاءة ملاعب الجولف لمعايير القبول الرسمية الصادرة عن IESNA وUSGA.
س3: ما الفرق بين معايير الإضاءة في بطولات الجولف ومعايير الإضاءة في ملاعب الجولف الترفيهية؟
A3: تعتمد إضاءة البطولات معيار HRLUX من الفئة الأولى، ما يوفر إضاءةً وتجانسًا أعلى، ويدعم المنافسات الدولية؛ بينما تعتمد الإضاءة في الملاعب الترفيهية معيار الفئة الثانية مع تقليل المعايير بشكل مناسب لتوفير تكاليف التشغيل. ويمكن لنظام الإضاءة ثنائي الوضع HRLUX التبديل بسلاسة بين المعيارين.
